MOS管和三极管作为开关管使用时有什么差异？该如何选择？
发布日期:2021-04-29
点击次数:2103
MOS管和三极管都是很常见的电子元器件，两者都可以作为电子开关管使用，也可以在很多场合上交换使用，作为开关管使用时，MOS管和三极管有很多相似之处，也有不同的地方，那么两者应该要如何选择呢？
三极管有NPN型和PNP类型。MOS管也有N沟道和P沟道之分，MOS管的三个引脚分别是栅极G、漏极D和源极S，三极管的三个引脚分别是基极B、集电极C和发射极E。MOS管和三极管有哪些差异？
三极管有NPN型和PNP类型。MOS管也有N沟道和P沟道之分，MOS管的三个引脚分别是栅极G、漏极D和源极S，三极管的三个引脚分别是基极B、集电极C和发射极E。MOS管和三极管有哪些差异？

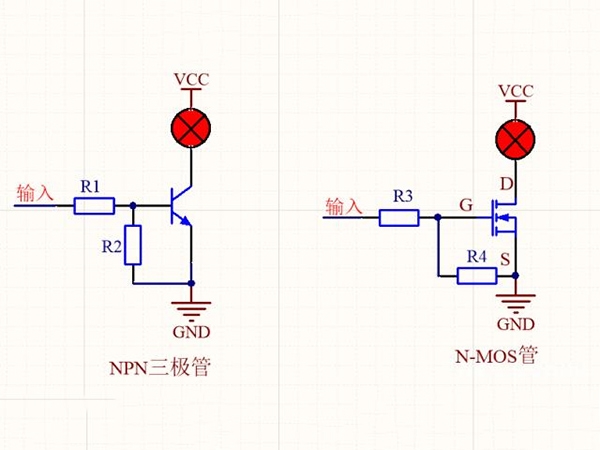

N-MOS管和NPN三极管当开关管原理
（1）控制方式不同
三极管是电流型控制元器件，而MOS管是电压控制元器件，三极管导通所需的控制端的输入电压要求比较低，一般0.4V~0.6V以上就可以实现三极管导通，通过改变基极限流电阻即可改变基极电流。而MOS管是电压控制，导通所需电压通常为4V至10V左右，达到饱和时，所需的电压为6V至10V左右。在控制电压较低的场合，一般使用三极管作为开关管，或者将三极管作为缓冲控制MOS管，比如单片机、DSP、PowerPC等处理器I/O口电压比较低，仅3.3V或2.5V，一般不会直接控制MOS管，电压较低的情况下，MOS管无法导通或内阻大内耗大而达不到实际效果，这种情况下通常使用三极管控制。
（2）输入阻抗不同
三极管的输入阻抗小，MOS管的输入阻抗大，结电容不同，三极管的结电容要比MOS管大，动作相应上MOS管要比三极管快一些；MOS管在稳定性方面更好，是多子导电，噪声小，热稳定性更好。
MOS管的内阻很小，而三极管的导通压降几乎不变，在小型电流场合中，一般使用三极管，而使用MOS管即使内阻很小，但是电流大，压降也很大。
深圳市冠华伟业科技有限公司核心团队专注元器件15年，主营：MOSFET，MCU，IGBT等器件。欢迎随时与我们联系。
三极管是电流型控制元器件，而MOS管是电压控制元器件，三极管导通所需的控制端的输入电压要求比较低，一般0.4V~0.6V以上就可以实现三极管导通，通过改变基极限流电阻即可改变基极电流。而MOS管是电压控制，导通所需电压通常为4V至10V左右，达到饱和时，所需的电压为6V至10V左右。在控制电压较低的场合，一般使用三极管作为开关管，或者将三极管作为缓冲控制MOS管，比如单片机、DSP、PowerPC等处理器I/O口电压比较低，仅3.3V或2.5V，一般不会直接控制MOS管，电压较低的情况下，MOS管无法导通或内阻大内耗大而达不到实际效果，这种情况下通常使用三极管控制。
（2）输入阻抗不同
三极管的输入阻抗小，MOS管的输入阻抗大，结电容不同，三极管的结电容要比MOS管大，动作相应上MOS管要比三极管快一些；MOS管在稳定性方面更好，是多子导电，噪声小，热稳定性更好。
MOS管的内阻很小，而三极管的导通压降几乎不变，在小型电流场合中，一般使用三极管，而使用MOS管即使内阻很小，但是电流大，压降也很大。
