场效应管的三大主要作用
发布日期:2021-05-13
点击次数:1761
场效应管常用的三大作用有放大电路、恒流输出和开关导通。
第一、放大电路

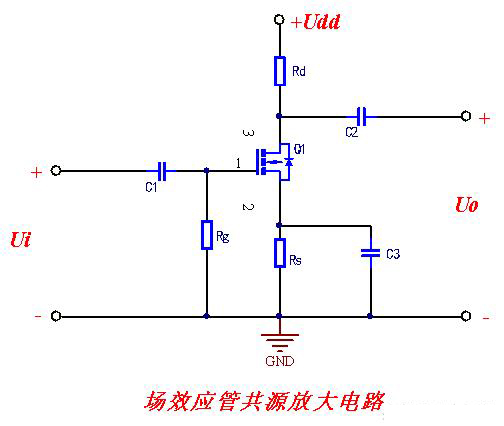

场效应管具有输入阻抗高、噪声低等特点，因此，它通常被用作多级放大电流的输入级，与三极管一样，根据输入和输出回路的公共端选择不同，可以将场效应管的放电电路分为三种状态，分别是共源、公漏和共栅。如下图所示是场效应管共源放大电路，其中Rg是栅极电阻，将Rs压降加到栅极；Rd是漏极电阻，将漏极电流转换为漏极电压，影响放大倍数Au；Rs是源极电阻，为栅极提供偏压；C3是旁路电容，消除Rs对交流信号的衰减。.jpg)
二、电流源电路

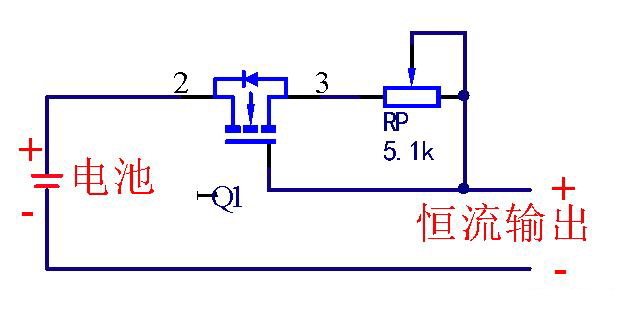

恒流源广泛应用于计量测试，如下图所示，它主要是由场效应管组成的恒流源电路，可以作为磁电式仪表调标尺工序。由于场效应管是一种电压型控制器件，其栅极几乎不取电流，输入阻抗非常高。如果想要获得较大的恒流输出，提高精度，可以采用基准源和比较器结合的方法来获得所需的效果。.jpg)
三、开关电路

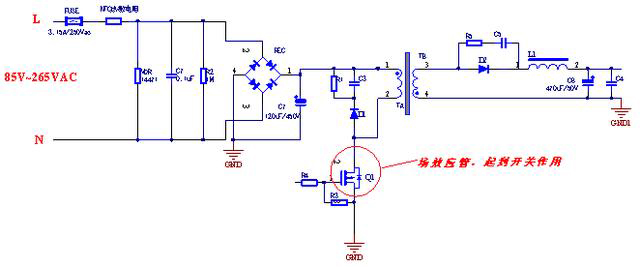

场效应管最重要的作用就是开关作用。开关时，多数用于各种电子负载控制、开关电源开关等。MOS管最显著的特性就是开关特性好，对于NMOS来说，Vgs大于一定值就会导通，适用于源极接地时的情况，即所谓的低端驱动，只要栅极电压达到4V或10V即可。而对于PMOS来说，Vgs小于一定值就会导通，适用于源极接地VCC时的情况，即高端驱动。虽然PMOS可以很容易地用作高端驱动，但由于导通电阻大、价格贵、替换种类少等原因，在高端驱动中，通常还是使用NMOS。
除上述三大主要作用外，场效应管还可用作可变电阻，实现压控电阻，也有许多应用场合。深圳市冠华伟业科技有限公司核心团队专注元器件15年，主营：MOSFET，MCU，IGBT等器件。广泛用于军工、工业控制，新能源，医疗产品，5G，物联网，智能家居、及各种消费类电子产品。利用完善的优势服务为客户引进各类先进高科技电子元件，协助各厂家生产品质优良的产品并提供完善的服务。
第一、放大电路
场效应管具有输入阻抗高、噪声低等特点，因此，它通常被用作多级放大电流的输入级，与三极管一样，根据输入和输出回路的公共端选择不同，可以将场效应管的放电电路分为三种状态，分别是共源、公漏和共栅。如下图所示是场效应管共源放大电路，其中Rg是栅极电阻，将Rs压降加到栅极；Rd是漏极电阻，将漏极电流转换为漏极电压，影响放大倍数Au；Rs是源极电阻，为栅极提供偏压；C3是旁路电容，消除Rs对交流信号的衰减。
恒流源广泛应用于计量测试，如下图所示，它主要是由场效应管组成的恒流源电路，可以作为磁电式仪表调标尺工序。由于场效应管是一种电压型控制器件，其栅极几乎不取电流，输入阻抗非常高。如果想要获得较大的恒流输出，提高精度，可以采用基准源和比较器结合的方法来获得所需的效果。
场效应管最重要的作用就是开关作用。开关时，多数用于各种电子负载控制、开关电源开关等。MOS管最显著的特性就是开关特性好，对于NMOS来说，Vgs大于一定值就会导通，适用于源极接地时的情况，即所谓的低端驱动，只要栅极电压达到4V或10V即可。而对于PMOS来说，Vgs小于一定值就会导通，适用于源极接地VCC时的情况，即高端驱动。虽然PMOS可以很容易地用作高端驱动，但由于导通电阻大、价格贵、替换种类少等原因，在高端驱动中，通常还是使用NMOS。
