简单谈一种大功率MOS管散热装置的制作方法

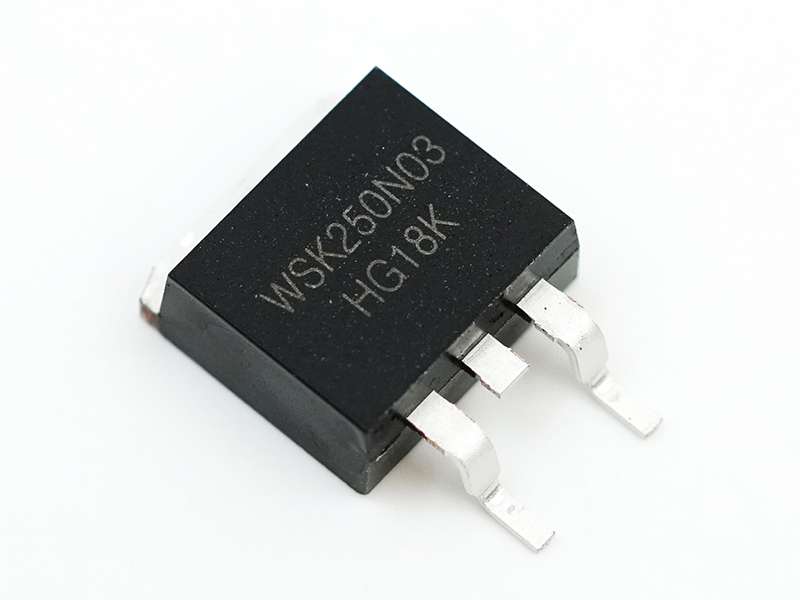

具体方案：一种大功率MOS管散热装置，包括中空结构的外壳，电路板，电路板设置于外壳内，电路板的两端通过引脚分别连接有若干并排的MOS管，还包括用于压紧MOS管使 得MOS管紧

贴外壳内壁的散热压块，散热压块贯穿有第一循环水通道，第一循环水通道与若干并排的MOS管垂直设置。外壳侧壁设有与第一循环水通道平行的第二循环水通道，第二循环水通道靠近

对应的MOS管。散热压块设有若干个螺纹孔，散热压块与外壳内壁通过螺钉固定连接，螺钉自外壳侧壁上的螺纹孔拧入散热压块设的螺纹孔。外壳外壁设有散热槽。外壳内壁的两侧设有

支撑电路板的支撑条，当散热压块与外壳内壁固定连接时，电路板压紧于散热压块的侧壁与支撑条之间。是MOS管与外壳内壁之间设有绝缘膜，散热压块与MOS管之间设有绝缘膜。外壳

侧壁设有与第一循环水通道垂直的散热管，散热管的一端设有散热体，另一端为封闭，散热体与散热管形成封闭的内腔，内腔内设有制冷剂。散热体包括与散热管固定连接的散热环以

及与散热环固定连接的散热片；散热片还固定联接有散热风扇。

具体效果效果：增加了MOS管的散热效率，提高了MOS管使用寿命；提高了外壳的散热效果，使得外壳内温度保持稳定状态；结构简单，安装方便。

上述说明仅是本实用新型技术方案的概述，为了能够更清楚了解本实用新型的技术手段，而可依照说明书的内容予以实施，并且为了让本实用新型的上述和其他目的、特征和优点能够

更明显易懂，以下特举较佳实施例，并配合附图，详细说明如下。

散热装置，包括中空结构的外壳100，电路板101，电路板101设置于外壳100内，电路板101的两端通过引脚分别连接有若干并排的MOS管102，还包括用于压紧MOS管102使得MOS管102

紧贴外壳100内壁的散热压块103，散热压块103贯穿有第一循环水通道104，第一循环水通道104与若干并排的MOS管102垂直设置。

，散热压块103将MOS管102压紧于外壳100内壁，MOS管102的一部分热量传导至外壳100，另一部分热量传导至散热压块103，外壳100将热量散发至空气，散热压块103的热量通过第一

循环水通道104内的冷却水带走，提高了MOS管102的散热效果；同时外壳100内的其它元器件产生的部分热量也传导至散热压块103，因此散热压块103可以进一步降低外壳100内的温

度，提高了外壳100内的其它元器件的工作效率和使用寿命；外壳100为中空结构，因此热量不易在外壳100内积聚，因此可以防止电路板101过热而烧坏。外壳100侧壁设有与第一循

环水通道104平行的第二循环水通道105，第二循环水通道105靠近对应的MOS管102。外壳100外壁设有散热槽108。外壳100的热量主要通过第二循环水通道105内的冷却水带走，另一

部分热量通过散热槽108散发，提高了外壳100的散热效果，散热压块103设有若干个螺纹孔107，散热压块103与外壳100内壁通过螺钉固定连接，螺钉自外壳100侧壁上的螺纹孔拧入

散热压块103设的螺纹孔。本实用新型中散热压块103的边缘延伸有连接片109，连接片109设有若干个螺纹孔107，连接片109与外壳100内壁通过螺钉固定连接。外壳100内壁的两侧设

有支撑电路板101的支撑条106，当散热压块103与外壳100内壁固定连接时，电路板101压紧于散热压块103的侧壁与支撑条106之间。安装时，首先将电路板101放置于支撑条106表

面，散热压块103的底部压紧于电路板101的上表面，之后通过螺钉将散热压块103固定于外壳100内壁，散热压块103与支撑条106之间形成一个夹紧电路板101的夹槽，方便电路板101

的安装和拆卸，同时由于电路板101紧贴散热压块103，因此电路板101产生的热量传导至散热压块103，散热压块103通过第一循环水通道104内的冷却水带走，因此可以防止电路板

101过热而烧坏。

优选地，MOS管102与外壳100内壁之间设有绝缘膜，散热压块103与MOS管102之间设有绝缘膜。

一种大功率MOS管散热装置，包括中空结构的外壳200，电路板202，电路板202设置于外壳200内，电路板202的两端通过引脚分别连接有若干并排的MOS管202，还包括用于压紧MOS管

202使得MOS管202紧贴外壳200内壁的散热压块203，散热压块203贯穿有第一循环水通道204，第一循环水通道204与若干并排的MOS管202垂直设置。外壳侧壁设有与第一循环水通道

204垂直的散热管205，散热管205的一端端设有散热体206，另一端封闭，散热体206与散热管205形成封闭的内腔，内腔内设有制冷剂。MOS管202发热，将制冷剂汽化，汽化时吸收发

热端的热量(靠近MOS管202端)，之后从受热端流向冷却端(远离MOS管202端)，在冷却端遇冷，向管壁的外周释放热量，液体再流向发热端，如此形成散热回路，这种经过汽化和液体

来进行的散热量大大优于常规的热导体的散热量。散热体206包括与散热管205固定连接的散热环207以及与散热环207固定连接的散热片208；散热片208还固定联接有散热风扇209。

其中的散热环207与散热管205有较长的套合距离，是为了让散热环207能快速将散热管205内的热量传递至散热片208，实现快速散热。
