WINSOK微硕MOS场效应管在快充上应用

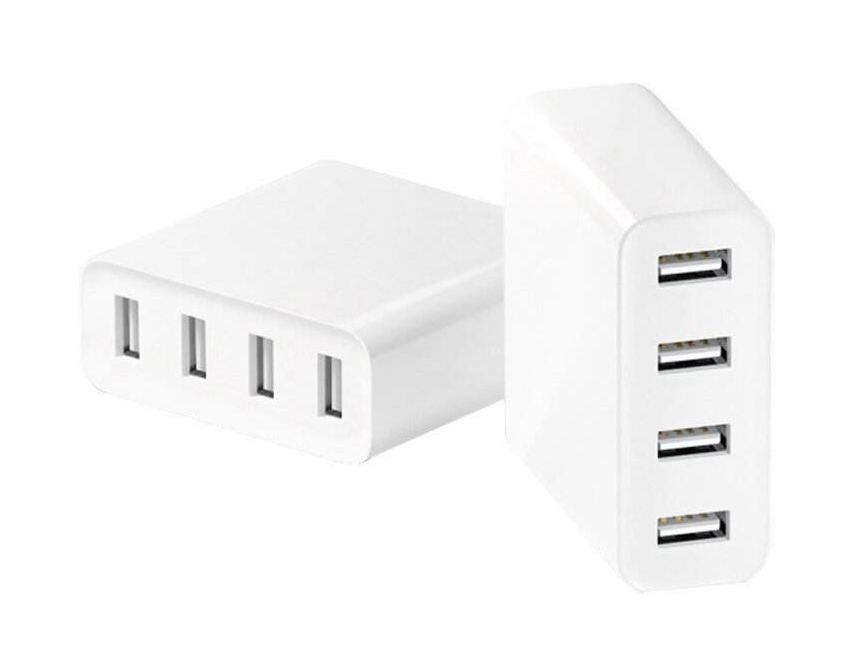

快充是一项先进的充电技术，其主要目标是在合理范围内提高手机的充电功率，以便迅速补充大部分电量。这项技术的核心优势在于其能够显著减少用户等待充电的时间，提供更为高效的充电体验。
在快充电源的设计中，输出端采用了同步整流技术、电池检测、电路保护等单元电路。其中，同步整流技术利用了通态电阻极低的MOSFET来取代传统的整流二极管，从而极大地降低了整流电路中的功率损耗，提高了电源的工作效率。
另一方面，关于MOS管的驱动电路设计也至关重要。虽然一般认为MOSFET是电压驱动的，不需要驱动电流，但在MOS管的G极和S极之间存在结电容，这个电容会使驱动MOS变得不那么简单。因此，如何让MOS管快速开启和关闭成为关键问题。当MOS管开通时，电阻R1与R4限流，进而对MOS管电容进行充电；而当MOS管关断时，R4电阻上的电压被钳位在0.7V，当大于0.7V后，电流经过二极管，然后与R1串联进行放电，这样就减少了驱动电阻，从而实现了MOS管的快速关断，进一步减少了关断时的功率损耗。
综上，通过优化MOS管的驱动电路设计和利用同步整流技术，可以有效提升快充的效率和性能。
1》WSD3050 单N沟道、DFN3X3-8 封装 30V 50A内阻7mΩ
对应型号：AOS万代型号AON7318/7418/7428/AON7440/7520/7528/7544/7542、ON/安森美型号NTTFS4939N/NTTFS4C08N、VISHAY/威世型号SiSA84DN、Nxperian/安世型号PSMN9R8-30MLC、TOSHIBA/东芝型号TPN4R303NL。
应用场景：电子烟 无线充 控制器 数码产品 小家电 消费类电子
2》WSD30L40 单P沟道、DFN3X3-8封装，-30V-40A 内阻11mΩ，
对应型号：AOS万代型号AON7405/AONR21357/7403/AONR21305C、 ST/意法半导体STL9P3LLH6、PANJIT/强茂型号PJQ4403P 。
应用场景：电子烟 无线充 车充 控制器 数码产品 小家电 消费类电子
3》WSP16N10 N沟道、SOP-8封装，100V16A内阻8.9mΩ，
对应型号：AOS万代型号AO4290/AO4290A/AO4294/AO4296、VISHAY/威世型号Si4190ADY、
应用场景：汽车电子 POE LED灯 音响 数码产品 小家电 消费类电子 保护板。
