微硕MOS管在工业泵上的应用
发布日期:2025-02-19
点击次数:160

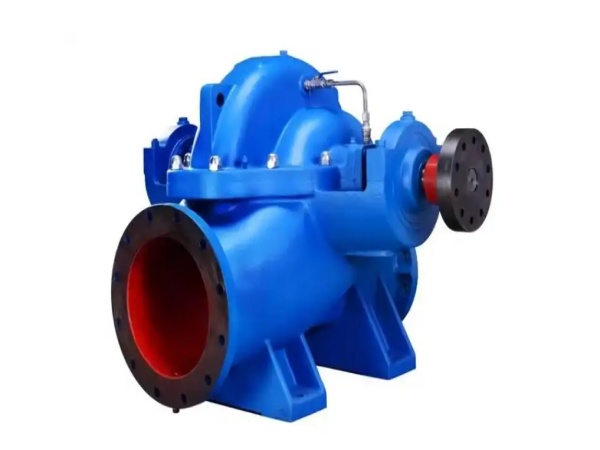

工业泵是用于输送液体（包括水、油、化学品等）或增加液体压力的机械设备，广泛应用于石油、化工、电力、冶金、制药、食品加工等行业。根据工作原理和结构，工业泵可以分为多种类型。以下是常见的工业泵分类及其特点：
1. 按工作原理分类
（1）离心泵
工作原理：利用叶轮旋转产生的离心力将液体输送出去。
特点：
结构简单，维护方便。
流量均匀，适用于大流量、低压场合。
常用于清水、污水、化工液体的输送。
应用：供水系统、污水处理、化工流程。
（2）容积式泵
工作原理：通过泵腔容积的变化来输送液体。
分类：
往复泵（如柱塞泵、隔膜泵）：通过活塞或隔膜的往复运动输送液体。
特点：高压、小流量，适合输送高粘度液体。
旋转泵（如齿轮泵、螺杆泵）：通过旋转部件（如齿轮、螺杆）输送液体。
特点：适合输送高粘度液体或含固体颗粒的介质。
应用：石油输送、食品加工、涂料喷涂。
（3）轴流泵
工作原理：液体沿泵轴方向流动，叶轮推动液体产生动能。
特点：
流量大，扬程低。
适合大流量、低扬程场合。
应用：农田灌溉、排水系统。
（4）混流泵
工作原理：结合离心泵和轴流泵的特点，液体在叶轮中既有径向流动也有轴向流动。
特点：
中等流量和扬程。
应用：水利工程、城市供水。
2. 按用途分类
（1）清水泵
用于输送清水或物理化学性质类似清水的液体。
应用：自来水厂、建筑供水。
（2）污水泵
用于输送含有固体颗粒或纤维的污水。
特点：防堵塞设计，耐磨。
应用：污水处理厂、市政排水。
（3）化工泵
用于输送腐蚀性、易燃易爆或高纯度的化学液体。
特点：耐腐蚀材料（如不锈钢、氟塑料）。
应用：化工、制药行业。
（4）油泵
用于输送原油、润滑油、燃油等。
特点：耐高温、耐腐蚀。
应用：石油开采、炼油厂。
（5）潜水泵
泵体完全浸入液体中工作。
特点：无需灌引水，安装方便。
应用：深井抽水、水下排水。
（6）真空泵
用于抽取气体，形成真空环境。
应用：实验室、食品包装、电子行业。
3. 按驱动方式分类
（1）电动泵
由电动机驱动，应用最广泛。
特点：高效、稳定。
应用：工业、农业、建筑。
（2）气动泵
由压缩空气驱动。
特点：防爆、适合危险环境。
应用：化工、矿山。
（3）液压泵
由液压系统驱动。
特点：高压力、大功率。
应用：工程机械、船舶。
4. 按结构分类
（1）单级泵
只有一个叶轮。
特点：结构简单，扬程较低。
应用：低压场合。
（2）多级泵
有多个叶轮串联。
特点：高扬程。
应用：高层建筑供水、矿山排水。
（3）立式泵
泵轴垂直安装。
特点：占地面积小。
应用：空间受限场合。
（4）卧式泵
泵轴水平安装。
特点：维护方便。
应用：通用场合。
5. 选型要点
介质特性：液体粘度、腐蚀性、含固量。
流量和扬程：根据工艺需求选择。
工作环境：温度、压力、防爆要求。
材质选择：耐腐蚀、耐磨损材料。
能效：选择高效节能的泵型。
微硕（WINSOK）MOS管在工业泵类设备中的应用型号较多，具体选型需根据工业泵的功率、电压、电流以及控制方式等参数来确定。以下是一些适用于工业泵类设备的微硕MOS管型号及其特点：
1. 低压MOS管（适用于直流电机驱动和小功率泵）
（1）WSF20N06
电压/电流：60V/20A
导通电阻（Rds(on)）：约25mΩ
特点：低导通电阻，适合小功率直流电机驱动。
应用：小型水泵、油泵等。
（2）WSF3205
电压/电流：55V/110A
导通电阻（Rds(on)）：约8mΩ
特点：高电流容量，低导通电阻，适合中等功率直流电机驱动。
应用：中等功率工业泵、直流电机控制。
（3）WSF4115
电压/电流：150V/75A
导通电阻（Rds(on)）：约12mΩ
特点：高压、高电流，适合高压直流电机驱动。
应用：高压水泵、油泵等。
2. 中压MOS管（适用于变频器和中等功率泵）
（1）WSF75N75
电压/电流：75V/75A
导通电阻（Rds(on)）：约9mΩ
特点：中等电压和电流容量，适合变频器中的逆变电路。
应用：变频器驱动的工业泵、中等功率电机控制。
（2）WSF100N10
电压/电流：100V/100A
导通电阻（Rds(on)）：约7mΩ
特点：高电流容量，低导通电阻，适合高功率直流或交流电机驱动。
应用：大流量水泵、油泵等。
3. 高压MOS管（适用于高压变频器和大功率泵）
（1）WSF12N120
电压/电流：1200V/12A
导通电阻（Rds(on)）：约1.2Ω
特点：高压、低电流，适合高压变频器中的逆变电路。
应用：高压工业泵、大功率变频器。
（2）WSF20N120
电压/电流：1200V/20A
导通电阻（Rds(on)）：约0.8Ω
特点：高压、中等电流，适合大功率高压变频器。
应用：高压水泵、矿山排水泵等。
4. 低栅极电荷MOS管（适用于高频PWM控制）
（1）WSF2302
电压/电流：20V/6A
导通电阻（Rds(on)）：约30mΩ
特点：低栅极电荷（Qg），适合高频开关应用。
应用：小型泵的PWM调速控制。
（2）WSF4410
电压/电流：100V/44A
导通电阻（Rds(on)）：约18mΩ
特点：低栅极电荷，适合高频PWM控制。
应用：变频器中的高频开关电路。
5. 大电流MOS管（适用于高功率工业泵）
（1）WSF200N06
电压/电流：60V/200A
导通电阻（Rds(on)）：约3mΩ
特点：超大电流容量，低导通电阻，适合高功率直流电机驱动。
应用：大功率水泵、油泵等。
（2）WSF300N06
电压/电流：60V/300A
导通电阻（Rds(on)）：约2mΩ
特点：极高电流容量，适合超高功率工业泵。
应用：工业大流量水泵、油田注水泵等。
6. 选型建议
在选择微硕MOS管时，需根据工业泵的具体需求考虑以下因素：
电压等级（Vds）：根据电机驱动电压选择，通常为几十伏至几百伏。
电流容量（Id）：根据电机工作电流选择，留有一定余量。
导通电阻（Rds(on)）：选择低导通电阻的型号，以减少损耗。
开关频率：根据控制电路的PWM频率选择适合的MOS管。
封装形式：根据电路板设计和散热需求选择合适的封装（如TO-220、TO-247等）。
7. 总结
微硕MOS管在工业泵类设备中的应用型号丰富，涵盖低压、中压、高压以及大电流等多种类型。根据工业泵的功率、电压和控制方式，可以选择合适的MOS管型号，以实现高效、稳定的运行。以下是常见的应用场景及推荐型号：
小型直流泵：WSF20N06、WSF3205
中等功率变频泵：WSF75N75、WSF100N10
高压大功率泵：WSF12N120、WSF20N120
高频PWM控制：WSF2302、WSF4410
超大功率泵：WSF200N06、WSF300N06
在实际应用中，建议结合具体工况和设计需求，参考微硕MOS管的技术手册进行选型。
