WSD3046DN33在无线充电器设计中的关键应用

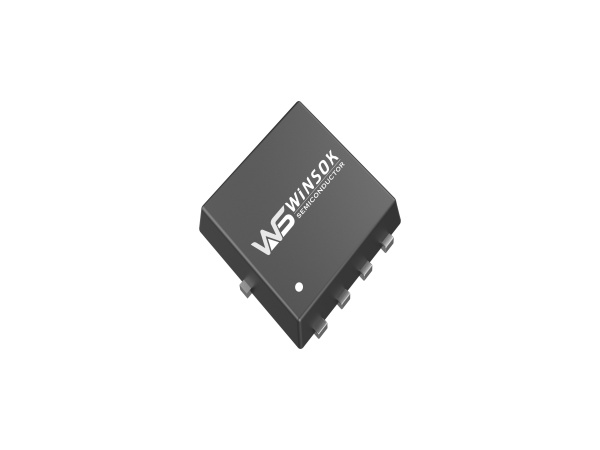

随着无线充电技术的普及，对高效、紧凑功率器件的需求日益增长。WSD3046DN33作为微硕WINSOK的一款高性能双N沟道MOS管，凭借其卓越的电气特性和热性能，成为无线充电器设计的理想选择。

一、无线充电技术概述与功率器件需求

现代无线充电系统主要基于电磁感应原理，工作频率通常在100-205kHz之间（如Qi标准和Qi2标准）。这种技术通过发射端线圈产生交变磁场，接收端线圈感应出电流实现能量传输。在发射端电路中，全桥或半桥逆变器将直流电转换为高频交流电，而功率MOS管作为开关器件，其性能直接影响系统效率。

无线充电器对功率器件的核心要求包括：低导通电阻，减少传导损耗，提高能效；快速开关，适应高频工作需求；优异的热性能，确保高功率密度下的可靠性；紧凑封装，适应空间受限的设计；良好的体二极管特性，改善同步整流性能。

二、WSD3046DN33的突出特性分析

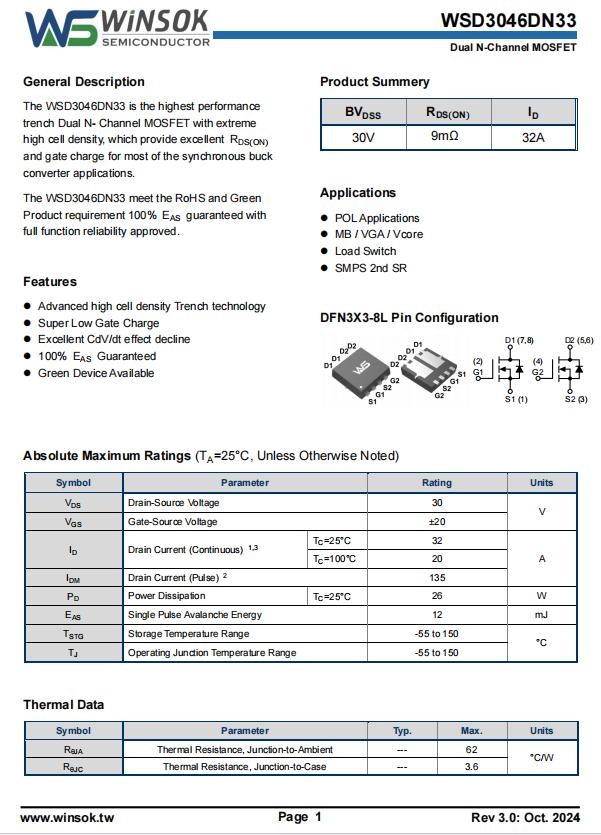

WSD3046DN33是一款采用先进高单元密度沟槽技术的双N沟道MOS管，其特性如下：

‌高单元密度‌：提供了极低的导通电阻RDS(ON)（仅9mΩ）和超低栅极电荷，适用于大多数同步降压转换器应用。

‌低栅极电荷‌：有助于减少开关损耗，提高整体效率。

‌高性能‌：具有出色的CdV/dt效应衰减，保证在高频工作条件下的稳定性。

‌绿色环保‌：符合RoHS和绿色产品要求，100% EAS保证，具有完全可靠的功能。

‌高可靠性‌：适用于高频率点负载同步降压转换器，如MB/NB/UMPC/VGA，以及网络DC-DC电源系统和负载开关。

此外，WSD3046DN33还具备出色的热特性，其热阻为62℃/W，确保了在高功率密度设计下的可靠工作。

三、在无线充电器中的具体应用方案

1、提高充电效率

在无线充电器的设计中，效率是至关重要的因素。WSD3046DN33的低导通电阻和低栅极电荷特性使其成为提高充电效率的理想选择。通过降低导通电阻和开关损耗，可以显著减少能量在转换过程中的损失，从而提高整体充电效率。

2、优化热管理

无线充电器在工作过程中会产生一定的热量。如果热管理不当，可能会导致设备过热，甚至损坏。WSD3046DN33的高性能和出色的热特性使其能够更有效地管理热量。其低热阻确保了热量能够迅速从器件传递到周围环境，从而保持设备在安全工作温度下运行。

3、简化电路设计

WSD3046DN33的高集成度和稳定性使得无线充电器的电路设计更加简单。其先进的沟槽技术和低栅极电荷特性减少了对外围元件的需求，从而降低了整体成本并提高了系统的可靠性。此外，WSD3046DN33的宽工作范围和强抗干扰能力也增强了电路的鲁棒性，使其能够适应各种复杂的应用环境。

四、注意事项

1. 布局指南：保持功率回路面积最小化，栅极驱动走线远离高频功率路径，散热焊盘与大面积铜箔良好连接。

2. 可靠性考量：实际工作结温建议不超过110℃，长期工作电流不超过13A（TC=100℃时额定值），避免雪崩工作模式，尽管器件具备15mJ能力。

3. 生产测试要点：100%栅极阈值电压测试（1V-2.5V范围），动态测试开关波形，验证上升/下降时间，热成像检查温度分布。

五、未来发展趋势

随着无线充电功率提升（如Qi 1.3支持50W），对MOS管提出更高要求：

WSD3046DN33可扩展至30W设计，对于更高功率，建议：优化散热设计（添加散热片），采用交错并联拓扑，考虑多芯片模块集成。

六、结论

综上所述，WSD3046DN33凭借其优异的电气特性和热性能，在无线充电器领域展现出了显著的应用优势。通过提升充电效率、优化热管理、增强系统稳定性和支持紧凑设计等方面，WSD3046DN33为无线充电器设计提供了高效、可靠且紧凑的解决方案。随着无线充电技术的不断发展和普及，WSD3046DN33有望在更多领域发挥重要作用，推动无线充电技术的创新与发展。
