微硕WINSOK高性能MOS管WSD40120DN56G在户外储能电源上的应用

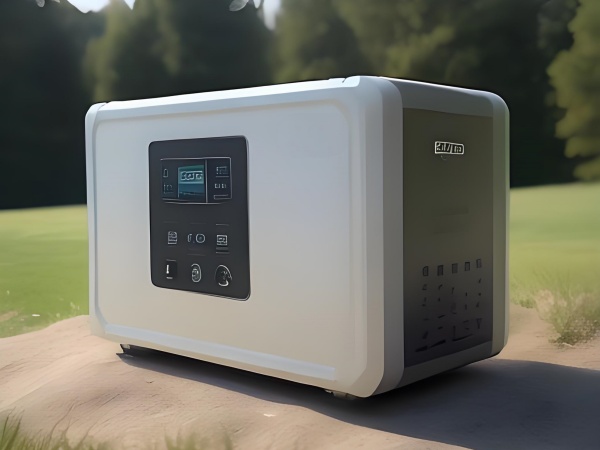

户外储能电源采用锂离子电池串并联组合作为储能元件。如今的户外储能电源，不仅需要支持固定电压的直流输出以及220V交流逆变输出，快充也逐渐成为了一项特色功能。基于快充，户外储能电源既可以直接为笔电、手机、无人机等产品供电，也能为内部电池充电，提升了产品的实用性。微硕WINSOK的WSD40120DN56G是一款高性能的N通道MOS管，其特性使其成为户外储能电源理想的功率管理元件。

一、电气性能优势

低导通电阻：WSD40120DN56G的导通电阻极低，仅为1.4mΩ。这一特性能够显著降低户外储能电源管理电路中的导通损耗，提高整体效率，从而减少能量浪费并延长电池续航时间。低导通电阻还可以降低放大器的热损耗，这对于户外储能电源尤为重要，因为它可以减少散热需求，进一步延长设备的使用寿命。

优秀的开关特性：WSD40120DN56G的开关时间参数（如Turn-On Delay Time、Rise Time、Turn-Off Delay Time和Fall Time）均处于较短的范围，这有助于减少开关损耗，进一步提高电源管理电路的效率。

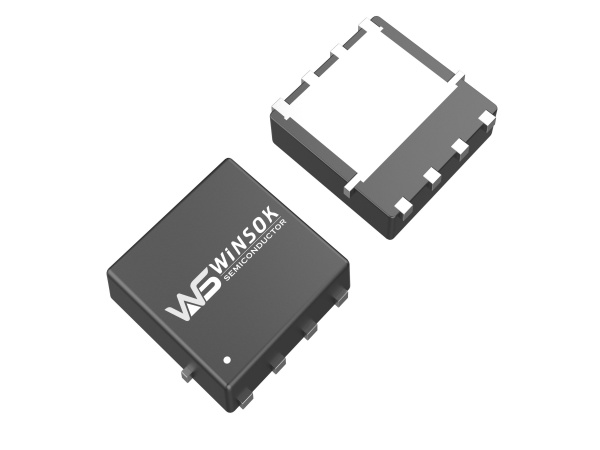

封装与尺寸优势：WSD40120DN56G采用DFN5X6-8L封装，尺寸紧凑，其封装形式有利于散热，这对于在户外储能电源这种相对封闭的环境中运行的电源管理模块来说是一个重要的优势，可以有效降低工作温度，延长元件寿命。

二、保护功能与可靠性

雪崩能量承受能力：WSD40120DN56G具有400mJ的单脉冲雪崩能量（EAS）承受能力，并且100%经过EAS测试保证。这意味着在户外储能电源系统中，即使出现意外的电压尖峰或反向电压情况，WSD40120DN56G也能够承受一定程度的能量冲击，从而保护电路免受损坏，提高系统的可靠性。

符合环保要求：该产品满足RoHS和绿色产品要求，这对于户外储能电源这类消费电子产品来说非常重要，因为它们通常需要符合严格的环保标准才能进入市场。使用WSD40120DN56G可以确保户外储能电源产品在环保方面的合规性，同时也符合消费者对环保产品的期望。

三、应用场景

户外储能电源需要在12V/24V车载点烟口、30V-40V太阳能板 DC输入以及100W PD C口三种端口间无缝切换。WSD40120DN56G以40V耐压、1.4mΩ超低导通电阻、120A连续电流和400A脉冲电流的极限规格，成为这些高功率路径的理想同步整流/负载开关。

1、C 口（PD 100 W）

USB-C PD升压输出20V/5A时，MOS管作为同步整流管置于次级全桥。1.4 mΩ的导通电阻RDS(on)在5A下仅产生35mW损耗，比传统2.5mΩ器件降低45%，显著减小散热片面积；Qg 45nC配合400kHz工作频率，可把二次侧体积压缩至30%。40V耐压留足20V输出时的浪涌裕量，避免TVS额外成本。

2、DC充电（太阳能/适配器）

太阳能MPPT输入30V-40V、电流可达15A。器件120A额定值与400A脉冲能力，可直接承担电池侧同步Buck的高边开关，省去并联方案。25℃/W的低热阻在15A时结温仅上升6℃，保证55℃环境下长期可靠。雪崩耐量400mJ可在太阳能板热插拔瞬间吸收尖峰，无需额外缓冲网络。

3、点烟口（12V/24V输出）

点烟口需驱动120W车载冰箱或充气泵，电流峰值50A-80A。WSD40120DN56G以400A脉冲电流能力，可直接作高边负载开关；9ns级开关延迟和58.5ns关断延迟保证快速过流关断，配合1mΩ分流电阻即可实现<100μs硬件保护。低RDS(on)把50A持续工作时的导通损耗控制在3.5W，配合铝基板即可自然散热。

四、总结

WSD40120DN56G凭借其低导通电阻、高脉冲电流能力、优秀的开关特性、紧凑的封装以及可靠的保护功能，在户外储能电源产品中具有广泛的应用前景。一颗 WSD40120DN56G 同时覆盖PD C口、DC充电与点烟口三大功率通道，凭借1.4 mΩ极限导通电阻、40V高耐压与120A连续电流能力，在65W-120W级户外储能电源中实现最小体积、最低损耗与最高可靠性，显著降低BOM与热设计复杂度。
