微硕WINSOK高性能MOS管WSD46N10DN56在汽车水泵上的应用‌

汽车水泵是发动机冷却系统中的关键部件，通过循环冷却液维持发动机正常工作温度。其核心功能是将冷却液从发动机缸体泵入散热器，再通过风扇散热后回流，形成循环系统‌‌‌。微硕WINSOK高性能双N沟道MOS管WSD46N10DN56，具有100V耐压和40A连续漏极电流能力，其14mΩ的超低导通电阻(RDSON)和出色的栅极电荷特性(Qg仅17nC)，使其成为汽车水泵功率的理想选择。

一、器件特性与汽车水泵需求匹配性

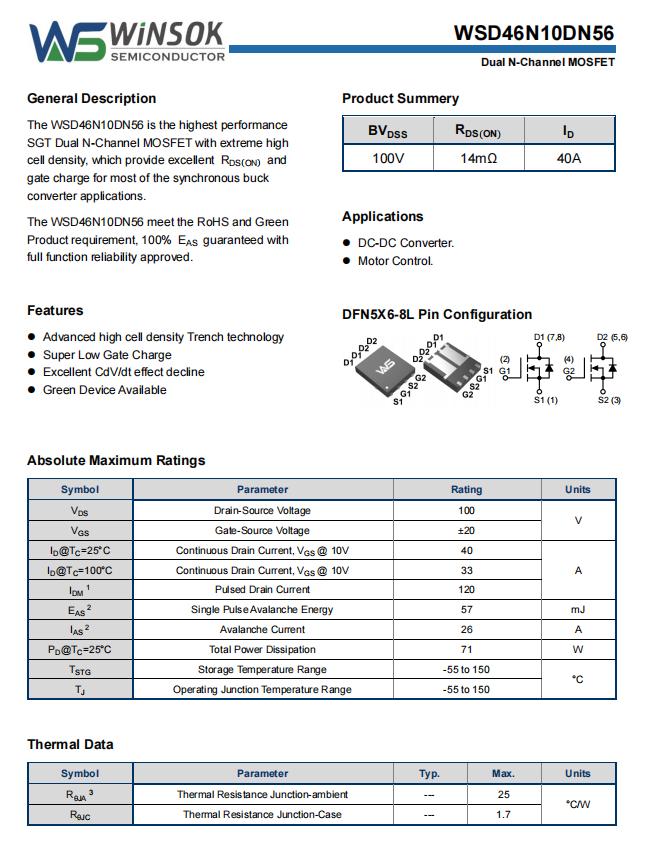

WSD46N10DN56作为微硕WINSOK高性能双N沟道集成MOS管，其技术参数完美满足汽车水泵核心驱动需求：

1、高效率与低损耗‌：

‌RDS(ON)仅14mΩ‌（VGS=10V时），显著降低导通损耗，适合水泵电机频繁启停场景。

‌超低栅极电荷（Qg=17nC）‌，减少开关损耗，提升PWM控制响应速度。

2、高可靠性‌：

‌100V耐压（BVDSS）‌，适应汽车12V/24V系统电压波动。

‌100% EAS（雪崩能量）测试‌，确保急停或负载突变时的安全性。

3、温度适应性‌：

‌工作结温范围-55℃~150℃‌，覆盖发动机舱高温环境。

‌VGS(th)负温度系数‌（-5.52mV/℃），高温下导通更稳定。

二、应用场景

1、‌电路拓扑‌：

‌H桥驱动‌：利用双N沟道特性，可简化水泵电机正反转控制电路。

‌栅极驱动电阻（Rg）‌：建议按规格书典型值1.2Ω配置，平衡开关速度与EMI。

2、‌散热设计‌：

热阻抗(‌Thermal Resistance) RθJC=1.7℃/W‌，需通过铜基板或散热器将结温控制在100℃以下。

3、‌保护功能‌：

‌反并联二极管特性‌（VSD=1.2V@1A）：利用体二极管续流，抑制水泵停机时的反电动势。

4、抗振动与密封‌：

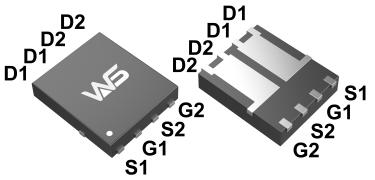

‌DFN5*6-8L封装‌（尺寸5×6mm）适合紧凑布局，但需加强PCB焊盘机械固定。

5、失效模式预防‌：

‌避免VGS超±20V‌：水泵电机感性负载可能引发栅极电压振荡，建议增加稳压二极管保护。

‌单脉冲雪崩能量（EAS=57mJ）‌：需评估短路故障时的能量吸收能力。

三、结语

WSD46N10DN56作为微硕WINSOK高性能双N沟道MOS管，凭借‌14mΩ超低导通电阻‌、‌17nC极低栅极电荷‌以及‌100V耐压‌特性，完美适配汽车水泵等高动态负载场景。其‌先进的沟槽工艺‌与‌100% EAS雪崩测试保障‌，为电机驱动提供了高可靠性与能效平衡的解决方案。
