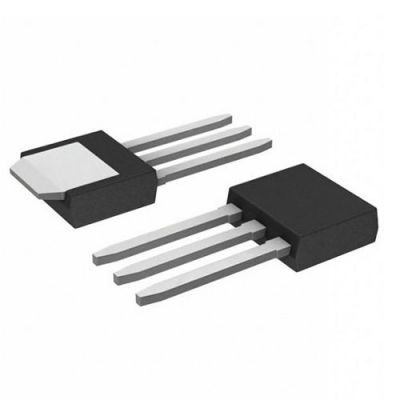

大封装MOS管驱动电路

先说一下MOS管种类和结构,MOSFET管是FET的一种（另一种是JFET），可以被制造成增强型或耗尽型，P沟道或N沟道共4种类型，但实际应用的只有增强型的N沟道MOS管和增强型的P沟道

MOS管，所以通常提到NMOS，或者PMOS指的就是这两种。对于这两种增强型MOS管，比较常用的是NMOS。原因是导通电阻小，且容易制造。所以开关电源和马达驱动的应用中，一般都用

NMOS。下面的介绍中，也多以NMOS为主。MOS管的三个管脚之间有寄生电容存在，这不是我们需要的，而是由于制造工艺限制产生的。寄生电容的存在使得在设计或选择驱动电路的时候

要麻烦一些。漏极和源极之间有一个寄生二极管。这个叫体二极管，在驱动感性负载（如马达），这个二极管很重要。顺便说一句，体二极管只在单个的MOS管中存在，在集成电路芯片

内部通常是没有的。



现在的MOS驱动低压应用,当使用5V电源，这时候如果使用传统的图腾柱结构，由于三极管的be有0.7V左右的压降，导致实际最终加在gate上的电压只有4.3V。这时候，我们选用标称

gate电压4.5V的MOS管就存在一定的风险。同样的问题也发生在使用3V或者其他低压电源的场合。双电压应用在一些控制电路中，逻辑部分使用典型的5V或者3.3V数字电压，而功率

部分使用12V甚至更高的电压。两个电压采用共地方式连接。这就提出一个要求，需要使用一个电路，让低压侧能够有效的控制高压侧的MOS管，同时高压侧的MOS管也同样会面对1和

2中提到的问题。在这三种情况下，图腾柱结构无法满足输出要求，而很多现成的MOS驱动IC，似乎也没有包含gate电压限制的结构。输入电压并不是一个固定值，它会随着时间或者

其他因素而变动。这个变动导致PWM电路提供给MOS管的驱动电压是不稳定的。为了让MOS管在高gate电压下安全，很多MOS管内置了稳压管强行限制gate电压的幅值。在这种情况下，

当提供的驱动电压超过稳压管的电压，就会引起较大的静态功耗同时，如果简单的用电阻分压的原理降低gate电压，就会出现输入电压比较高的时候，MOS管工作良好，而输入电压

降低的时候gate电压不足，引起导通不够彻底，从而增加功耗。

相对通用的电路这里只针对NMOS驱动电路做一个简单分析：Vl和Vh分别是低端和高端的电源，两个电压可以是相同的，但是Vl不应该超过Vh。Q1和Q2组成了一个反置的图腾柱，用来

实现隔离，同时确保两只驱动管Q3和Q4不会同时导通。R2和R3提供了PWM电压基准，通过改变这个基准，可以让电路工作在PWM信号波形比较陡直的位置。Q3和Q4用来提供驱动电流，

由于导通的时候，Q3和Q4相对Vh和GND最低都只有一个Vce的压降，这个压降通常只有0.3V左右，大大低于0.7V的VceR5和R6是反馈电阻，用于对gate电压进行采样，采样后的电压通

过Q5对Q1和Q2的基极产生一个强烈的负反馈，从而把gate电压限制在一个有限的数值。这个数值可以通过R5和R6来调节。最后，R1提供了对Q3和Q4的基极电流限制，R4提供了对MOS

管的gate电流限制，也就是Q3Q4的Ice的限制。必要的时候可以在R4上面并联加速电容。



现在的MOS驱动低压应用,当使用5V电源，这时候如果使用传统的图腾柱结构，由于三极管的be有0.7V左右的压降，导致实际最终加在gate上的电压只有4.3V。这时候，我们选用标称

gate电压4.5V的MOS管就存在一定的风险。同样的问题也发生在使用3V或者其他低压电源的场合。双电压应用在一些控制电路中，逻辑部分使用典型的5V或者3.3V数字电压，而功率

部分使用12V甚至更高的电压。两个电压采用共地方式连接。这就提出一个要求，需要使用一个电路，让低压侧能够有效的控制高压侧的MOS管，同时高压侧的MOS管也同样会面对1和

2中提到的问题。在这三种情况下，图腾柱结构无法满足输出要求，而很多现成的MOS驱动IC，似乎也没有包含gate电压限制的结构。输入电压并不是一个固定值，它会随着时间或者

其他因素而变动。这个变动导致PWM电路提供给MOS管的驱动电压是不稳定的。为了让MOS管在高gate电压下安全，很多MOS管内置了稳压管强行限制gate电压的幅值。在这种情况下，

当提供的驱动电压超过稳压管的电压，就会引起较大的静态功耗同时，如果简单的用电阻分压的原理降低gate电压，就会出现输入电压比较高的时候，MOS管工作良好，而输入电压

降低的时候gate电压不足，引起导通不够彻底，从而增加功耗。

相对通用的电路这里只针对NMOS驱动电路做一个简单分析：Vl和Vh分别是低端和高端的电源，两个电压可以是相同的，但是Vl不应该超过Vh。Q1和Q2组成了一个反置的图腾柱，用来

实现隔离，同时确保两只驱动管Q3和Q4不会同时导通。R2和R3提供了PWM电压基准，通过改变这个基准，可以让电路工作在PWM信号波形比较陡直的位置。Q3和Q4用来提供驱动电流，

由于导通的时候，Q3和Q4相对Vh和GND最低都只有一个Vce的压降，这个压降通常只有0.3V左右，大大低于0.7V的VceR5和R6是反馈电阻，用于对gate电压进行采样，采样后的电压通

过Q5对Q1和Q2的基极产生一个强烈的负反馈，从而把gate电压限制在一个有限的数值。这个数值可以通过R5和R6来调节。最后，R1提供了对Q3和Q4的基极电流限制，R4提供了对MOS

管的gate电流限制，也就是Q3Q4的Ice的限制。必要的时候可以在R4上面并联加速电容。
