MOS管在美容仪器上的应用
激光脱毛仪是依据选择性的光热动力学原理,通过合理调节激光波长能量脉宽,激光便能穿过皮肤表层到达毛发的根部毛囊,光能被吸收并转化为破坏毛囊组织的热能,从而使毛发失去再生能力同时也可能会损伤周边组织、刺痛感轻的技术。
脱毛仪一般可以分为以下几类,而分类的标准就是仪器采用的核心技术。
1.激光脱毛仪,大多用于美容院和医院等医疗机构,而家用版的激光脱毛仪很少,比如tria,因为它能量大,使用时疼痛感强烈,如果不是专业人员协助的话很可能会烫伤。
2.IPL强脉冲光脱毛仪,现在市面上大部分的家用脱毛仪采用的都是这一类的,比如慕金。它的能量比激光脱毛仪要小,但使用时的痛感还是比较明显,用在四肢和背部比较合适,如果用来脱腋下或比基尼区的话可能会比较疼,敏感肌的女孩子不建议用。
3.HPL宅脉冲光脱毛仪,HPL是专门研发出用于家用脱毛仪的核心技术,它性能温和,脱毛高效,相当于是IPL的一个升级版,不管是敏感肌还是健康皮都能放心使用。但因为目前这项技术是有专利权的,所以很多家用脱毛仪没有使用权,现在市面上少部分品牌有这项技术,比如歌岚脱毛仪。
总的来说,不管是激光脱毛仪还是脉冲光脱毛仪,都属于光学脱毛的范畴,它们采用的核心技术直接影响到脱毛效果和使用体验,毕竟是直接作用在皮肤上的仪器,安全性还是很重要的。
脱毛仪方案介绍

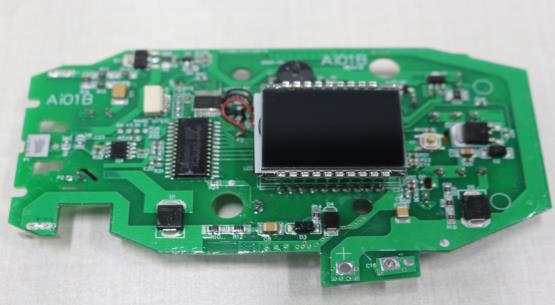

激光脱毛仪主板方案,有分12V 24V方案。总量来说,出货量均是不错的。
24V方案如下:
电源通过搭配24V 1.5A适配器。采用两路驱动电路,一路通过降压至MCU,此处搭配的MCU是来自中微半导体的CMS8S6990N TSSOP20进行控制。另一路通过MOS此处搭配的MOS是来自台湾微硕半导体的WSF20N15把24V电源通过变压器上压到400V给到大电容充电,从大电容射出1万伏,100安培的电流,时间控制在1个毫秒。点亮灯管。
脱毛仪方案介绍

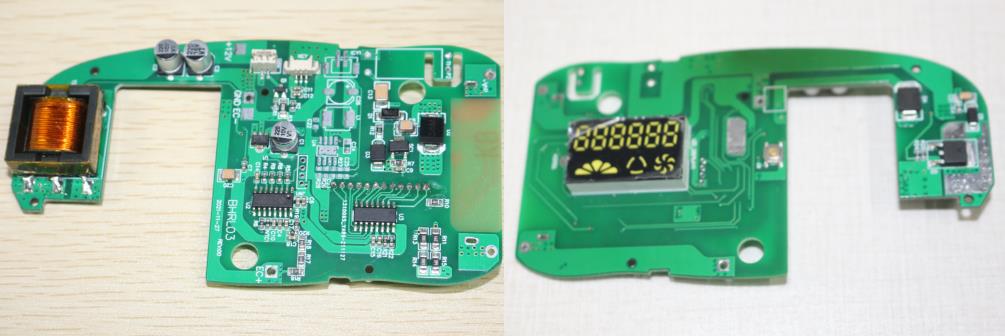

12V方案如下:
电源通过搭配12V 3A适配器。同样采用两路驱动电路,一路通过降压至MCU,此处搭配的MCU是来自中微半导体的SC8F2892B SOP16进行控制。另一路通过MOS此处搭配的MOS是来自台湾微硕半导体的WSF40N10把12V电源通过变压器上升400V给到大电容充电,工作时候从大电容射出1万伏,100安培的电流,时间控制在1个毫秒。点亮灯管。

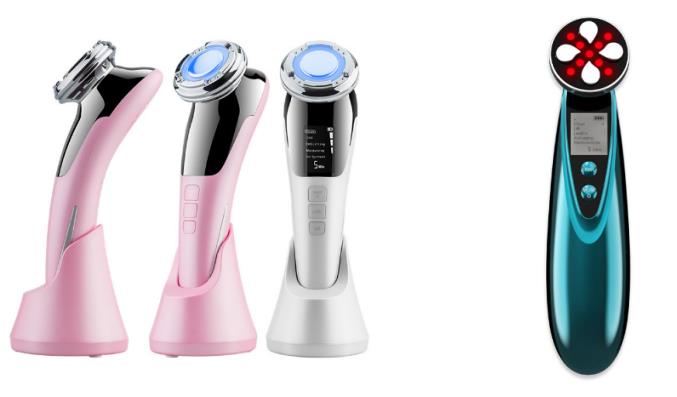

射频导入仪方案
便携款射频导入仪无针美塑仪美白紧致提升美容仪器家用导入仪应用高科技全电脑\"活能无针美塑仪\",采用\"点到面\"超微渗透技术,多点、均匀、深入的把高能量无针美塑产品直接输送到所需的皮肤组织。让含有多种营养及活性成份的高能量无针美塑原液迅速被肌肤组织吸收发挥作用,从而产生疗效。促进皮肤新陈代谢,保持皮肤。

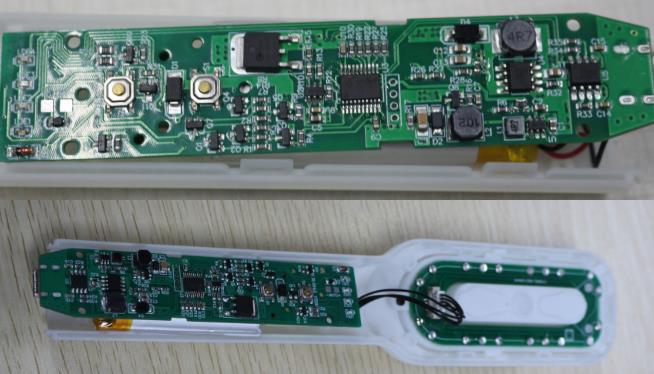

射频导入仪方案介绍
采用单节锂电池18650供电,3.7V升压至5V给到MCU,此处MCU来自中微半导体的CMS8S6990N TSSOP20。输出部分通过MCU调制信号推入MOS驱动器,在由驱动器推动WSF40N10功率管工作输出给作用部件端口,实现智能导出到人体动作。工作电流在几十个微安电压在160V左右。
美容仪器上 WINSOK 微硕 MOS 管主要应用型号:
SOP-8系列 |
|||||
型号 |
封装 |
沟道 |
电压 |
电流 |
内阻 |
WSP4435 |
SOP-8 |
P |
-30V |
-8.2A |
16mΩ |
WSP4407 |
SOP-8 |
P |
-30V |
-13A |
9.6mΩ |
WSP9926A |
SOP-8 |
NN |
20V |
-7.5A |
20mΩ |
WSP4953A |
SOP-8 |
PP |
-20V |
-5.8A |
40mΩ |
WSP4884 |
SOP-8 |
NN |
30V |
8.8A |
18.5mΩ |
WSP6956 |
SOP-8 |
NN |
60V |
10A |
15mΩ |
WSP4807 |
SOP-8 |
PP |
-30V |
-6.5A |
33mΩ |
WSP4099 |
SOP-8 |
PP |
-40v |
-6.5A |
30mΩ |
WSP4406 |
SOP-8 |
N |
30V |
12A |
9.5mΩ |
WSP4410 |
SOP-8 |
N |
30V |
20A |
4mΩ |
WSP6024 |
SOP-8 |
N |
60V |
15A |
8mΩ |
TO-252系列 |
|||||
型号 |
封装 |
沟道 |
电压 |
电流 |
内阻 |
WSF15N10 |
TO-252 |
N |
100V |
15A |
80mΩ |
WSF12N10 |
TO-252 |
N |
100V |
12A |
175mΩ |
WSF40N10 |
TO-252 |
N |
100V |
26A |
32mΩ |
WSF28N06 |
TO-252 |
N |
60V |
28A |
28mΩ |
WSF40N06 |
TO-252 |
N |
60V |
50A |
20mΩ |
WSF20N15 |
TO-252 |
N |
150V |
20A |
65mΩ |
SOT-23系列 |
|||||
型号 |
封装 |
沟道 |
电压 |
电流 |
内阻 |
WST3400 |
SOT-23-3L |
N |
30V |
7A |
18mΩ |
WST3401 |
SOT-23-3L |
P |
-30V |
-5.5A |
44mΩ |
WST3400A |
SOT-23-3L |
N |
30V |
6.4A |
20mΩ |
WST3401A |
SOT-23-3L |
P |
-30V |
-5A |
48mΩ |
WST3403 |
SOT-23N |
P |
-30V |
-3.5A |
60mΩ |
WST2339 |
SOT-23-3L |
P |
-20V |
-7.1A |
17mΩ |
WST6066A |
SOT-23-3L |
N |
60V |
2.1A |
85mΩ |
WST03P06 |
SOT-23-3L |
P |
-60V |
-3.5A |
110mΩ |
WINSOK为一家专业功率半导体元件及类比IC的设计公司。透过对产品的持续创新,结合市场需求不断接受新挑战,持续精益深耕技术研发。致力提供卓越的设计和性能可靠的产品,以快速的响应与服务满足客户需求。为客户和员工创造价值。并保持不断累积和突破,开拓持续永久发展。让WINSOK能为全球智能化的进程尽一份努力,进而成为世界卓越的设计公司。
