中微/Cmsemicon型号CMS8S6990NA-单片机MCU

发布日期:2024-04-09 点击次数:2582

中微/Cmsemicon型号CMS8S6990NA-单片机MCU

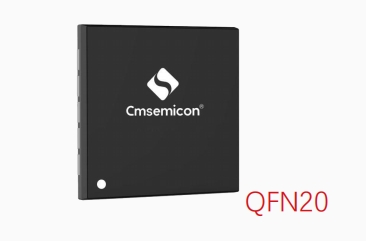

中微CMS8S6990NA是一款增强型1T 8051 Flash MCU封装为QFN20具有丰富的功能和较高的性能参数。具体来说:

  1. 性能与指令系统:CMS8S6990NA兼容MCS-51的1T指令系统,系统时钟频率最高支持48MHz,机器周期最快支持1TSYS @ FSYS≤24MHz以及2TSYS @ FSYS=48MHz。
  2. 工作电压与温度范围:该芯片的工作电压为2.1V-5.5V,能够适应不同的供电环境。同时,它设计为工业级标准,可以工作在-40℃至105℃的温度范围内。
  3. GPIO与外设接口:CMS8S6990NA提供的GPIO(通用输入输出)最多可达22个,内置了2路模拟比较器、2路运算放大器和1路可编程增益放大器。它还提供了6通道带死区控制的互补型PWM输出,适合需要精确控制电机等应用场合。
  4. 通信接口:这款MCU具备多达22路12位ADC(模数转换器),2个UART(通用异步收发传输器)、1个SPI(串行外设接口)和1个I2C(两线式串行总线)接口,满足多种通讯需求。
  5. 存储容量:在内存方面,它拥有最大16K×8Bit的程序FLASH和1K×8Bit的数据FLASH,以及256×8Bit的通用RAM和1K×8Bit的通用XRAM,能够满足一般程序运行和数据处理的需要。
  6. 封装类型:CMS8S6990NA提供SSOP20、TSSOP20、QFN20、SSOP24及QFN24等多种封装选项,方便不同设计和制造需求的设备使用。
  7. 其他特性:还包括低压复位功能(LVR)和低压检测功能(LVD),确保在不同供电条件下设备的稳定运行。

中微CMS8S6990NA MCU被广泛应用于多个领域中微CMS8S6990NA是一款适合工业控制和多样化应用场景的高性能微控制器单元。

它的应用领域主要包括:

  1. 电子烟:利用其丰富的模拟外设和低功耗特性,可以实现电子烟的电源管理和控制功能。
  2. 无线充电设备:通过MCU的ADC和PWM功能,可以实现无线充电的功率调节和监控。
  3. 移动电源:用于移动电源的电量监测和管理,确保设备安全高效地工作。
  4. 电机控制:MCU提供的多通道PWM输出适用于电机的精确控制,如在无人机或机器人中的应用。
  5. 无线灯控系统:可以实现对灯光亮度的调节和色温变化,提供智能化照明解决方案。
  6. TWS耳机充电仓:用于检测电池电量,并提供充放电管理。
  7. 个人医疗护理产品:例如便携式监测设备,可以利用MCU进行数据采集和处理。
  8. 安防产品:用于传感器信息采集、处理和通讯,提高系统的智能化水平。

此外,CMS8S6990NA MCU的特性如兼容MCS-51的1T指令系统、最高48MHz的系统时钟频率以及快速的处理能力,使其在需要处理速度和低功耗的应用场景中表现出色。同时,它还具备双运算放大器、双比较器和可编程增益放大器等丰富的模拟外设,这些特性简化了产品的外围电路设计,提高了系统的整体性能和可靠性。

总的来说,中微CMS8S6990NA MCU因其多功能性和高适应性,被应用于多种电子产品中,特别是在需要模拟信号处理和低功耗管理的场合。
