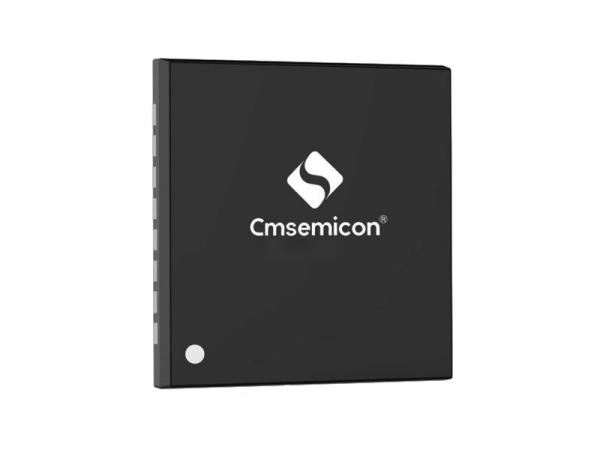

筋膜枪芯片解决方案 中微CMS8M3536E
发布日期:2025-01-16
点击次数:315
筋膜枪芯片解决方案中的中微 CMS8M3536E 是一款基于 8051 内核的经济型电机控制芯片,
在筋膜枪芯片解决方案中,中微CMS8M3536E以其出色的性能和独特的功能特性,成为众多筋膜枪制造商的首选。
以下是其具体介绍:
主要特性
高性能处理能力:主频高达 48MHz,能够快速处理筋膜枪运行过程中的各种数据和指令,确保设备的高效运行。
丰富的存储资源:提供 16KB Flash Memory,1.25KB SRAM,1KB Data flash,可满足筋膜枪控制程序及相关数据的存储需求。
多通道 PWM 输出:6 通道增强型 PWM 可输出死区可调的互补型 PWM,能精准控制筋膜枪电机的转速和扭矩,实现不同的按摩强度和模式。
多种模拟外设:内置采样率 100Ksps 的 12-bit 低速 ADC,可对电池电压、电流等参数进行精确采样和监测;还配备 2 通道高性能运算放大器、2 通道模拟比较器、1 通道增益可调的可编程增益放大器,为筋膜枪的电路设计提供了更多的灵活性和功能扩展性。
定时器资源丰富:拥有 5 个 16-bit 通用定时器,可用于产生精确的定时信号,如控制电机的启动时间、停止时间等,确保筋膜枪的运行稳定可靠。
通信接口多样:提供 2 路 UART、1 路 SPI、1 路 I2C 通信接口,方便与外部设备进行数据传输和通信,如连接蓝牙模块实现无线控制、连接显示屏显示工作状态等。
保护功能
过欠压保护:当电源电压低于设定值时,芯片会自动检测并采取相应的保护措施,防止电机因电压过低而损坏,同时也能避免电池过度放电,延长电池寿命。
过流保护:实时监测电机的工作电流,当电流超过额定值时,及时切断电路,保护电机和电源不受过流冲击,确保筋膜枪的安全运行。
过温保护:通过温度传感器监测电机的温度,一旦温度过高,芯片会控制电机停止工作,防止电机因过热而烧毁,有效提高了筋膜枪的可靠性和使用寿命。
相间短路保护:能够快速检测电路中的相间短路故障,并立即切断电源,保护整个电路系统的安全,防止因短路引发的火灾等危险情况。
缺相保护:在三相电机驱动的筋膜枪中,当检测到某一相缺失时,芯片会触发保护机制,停止电机运行,避免电机因缺相运行而损坏。
堵转保护:当电机出现堵转情况时,芯片能迅速检测到电机的异常电流变化,并及时采取措施,如降低电机扭矩或停止电机转动,防止电机因长时间堵转而产生过大的热量和磨损。
封装形式
提供 SSOP24 及 LQFP32 封装,可根据不同的应用场景和电路板设计要求选择合适的封装形式,以满足筋膜枪产品的小型化、轻量化设计需求。
综上所述,中微CMS8M3536E芯片在筋膜枪芯片解决方案中展现了其卓越的性能和多样化的功能特性。其优化的无感启动算法、恒转速控制、多重保护功能以及丰富的模拟与数字外设等特点,使得这款芯片成为实现筋膜枪高效、稳定和安全运行的理想选择。
