装饰灯芯片解决方案中微SC8P1712E
发布日期:2025-02-19
点击次数:247

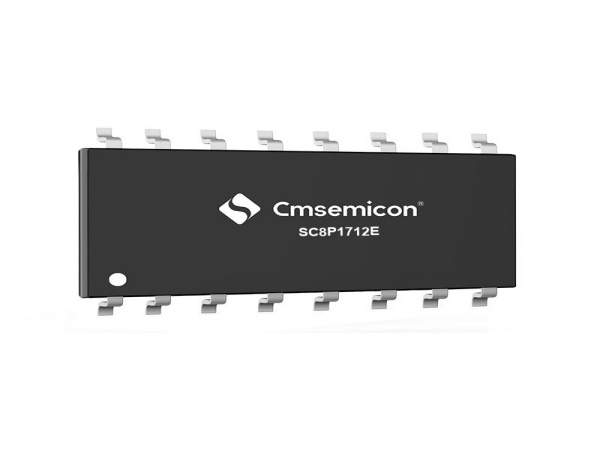

在装饰灯芯片解决方案中，中微半导体（Sinowealth）的 SC8P1712E 是一款常用的8位微控制器（MCU），专为LED照明和装饰灯控制设计。它具有低功耗、高集成度和灵活的控制能力，适用于多种装饰灯应用场景，如LED灯带、RGB灯、智能照明等。
1. SC8P1712E 主要特性
内核：8位RISC架构，支持高速运算。
工作电压：2.4V~5.5V，适合电池供电或低压应用。
Flash存储器：1KB，支持多次编程。
RAM：64字节。
I/O端口：6个可编程I/O引脚，支持多种外设连接。
PWM输出：内置2路8位PWM，支持LED调光和颜色控制。
定时器：内置定时器，支持精确的时间控制。
低功耗模式：支持休眠模式，适合电池供电的装饰灯应用。
抗干扰能力强：适合复杂的电磁环境。
封装形式：SOP8，体积小，适合紧凑型设计。
2. SC8P1712E 在装饰灯中的应用
（1）RGB LED控制
通过PWM输出控制RGB LED的红、绿、蓝三色亮度，实现多种颜色和动态效果。
支持渐变、闪烁、呼吸灯等效果。
（2）LED灯带控制
控制多段LED灯带的亮灭、颜色和动态效果。
支持多种预设模式，如流水灯、跑马灯等。
（3）智能照明
通过外部传感器（如光敏电阻、红外传感器）实现自动调光或感应控制。
支持无线控制（如红外或RF遥控）。
（4）节日装饰灯
实现多种节日主题的灯光效果，如圣诞灯、节日彩灯等。
支持定时开关和模式切换。
3. SC8P1712E 解决方案的优势
高集成度：内置PWM和定时器，减少外部元件需求，降低成本。
低功耗：适合电池供电的装饰灯，延长使用时间。
灵活编程：支持多种灯光效果和模式，满足不同场景需求。
易于开发：提供完善的开发工具和技术支持，缩短开发周期。
4. 典型应用电路
以下是SC8P1712E在RGB LED控制中的典型应用电路：
（1）硬件连接
PWM输出：连接RGB LED的驱动电路（如MOS管或恒流源）。
I/O端口：连接按键或传感器，用于模式切换或调光。
电源：2.4V~5.5V直流电源，可直接由电池或适配器供电。
5. 开发工具
编程工具：中微半导体提供专用的开发环境和编程器（如Sinowealth Programmer）。
调试工具：支持在线调试和仿真，方便开发人员快速验证代码。
6. 选型建议
如果需要更多I/O端口或更高性能，可以考虑中微半导体的其他型号，如SC8P1711（更多I/O）或SC8P1732（更高Flash容量）。
对于更复杂的智能照明系统，可以结合无线模块（如蓝牙或Wi-Fi）实现远程控制。
7. 总结
中微半导体的SC8P1712E是一款性价比高、功能丰富的8位MCU，非常适合装饰灯和LED照明控制应用。其低功耗、高集成度和灵活的控制能力，使其成为装饰灯芯片解决方案的理想选择。通过合理的硬件设计和软件编程，可以实现多种灯光效果和智能控制功能，满足不同场景的需求。
