CMS8H120D口袋秤芯片：中微半导体如何以高精度与低功耗重塑便携称重市场？
发布日期:2025-03-06
点击次数:218

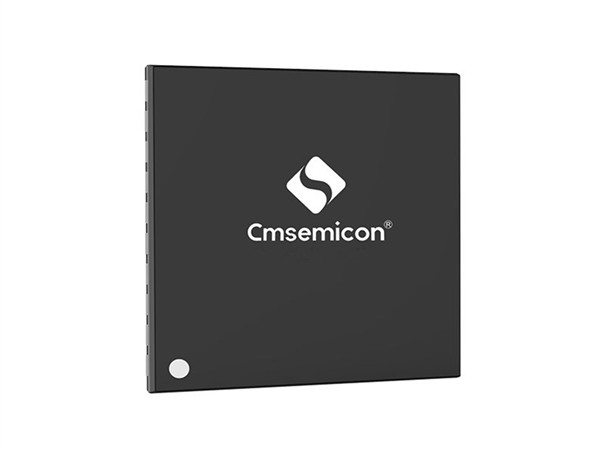

在智能健康设备与家用电子快速发展的今天，口袋秤因其便携性和多功能性成为消费电子领域的刚需产品。然而，这类设备对芯片提出了严苛要求：高精度、超低功耗、高集成度，同时还需兼顾成本与开发效率。中微半导体（CMSemicon）推出的CMS8H120D芯片，凭借其24位Σ-Δ ADC、μA级功耗与全集成设计，正在成为该领域的标杆解决方案。
.jpg)
一、CMS8H120D核心技术解析
高精度ADC：精准至0.01g的核心保障
24位Σ-Δ ADC架构：通过过采样与噪声整形技术，有效提升信噪比（SNR），确保微小信号（如毫克级重量变化）的稳定捕捉。
可编程增益放大器（PGA）：支持1~128倍增益调节，适配不同量程传感器（如5kg家用秤与300g珠宝秤），避免外部放大电路需求。
动态自校准技术：开机自动零点校准与温度漂移补偿，降低环境干扰对精度的影响。
超低功耗设计：续航能力提升的关键
多级电源管理模式：
运行模式：1.6mA@8MHz，快速响应称重指令。
休眠模式：1μA待机电流，支持按键或传感器信号唤醒，纽扣电池续航可达18~24个月。
硬件级优化：独立时钟分频器与外围模块电源控制，关闭未用功能以降低能耗。
高集成度：简化设计的秘密武器
内置LCD驱动器：直接驱动多达8 COM×32 SEG的段码屏，省去外部驱动芯片，PCB面积缩减40%。
丰富外设接口：
12位PWM：支持背光亮度调节与蜂鸣器提示音控制。
UART/I2C/SPI：连接EEPROM存储校准参数，或扩展蓝牙模块实现数据上传（如智能健康管理）。
二、开发效率与可靠性：从设计到量产的全程护航
开箱即用的开发支持
完整参考设计包：包括原理图、PCB布局、BOM清单及校准指南，缩短方案验证周期。
开源算法库：提供数字滤波（如滑动平均、FIR滤波）、动态稳定检测、单位换算（克/盎司/磅）等代码模块，开发周期可缩短30%。
工业级可靠性设计
宽温域运行：-40°C~85°C工作温度，适应极端环境（如冷链运输秤）。
抗干扰能力：内置EMI滤波器与ESD防护（HBM 8KV），确保传感器信号稳定性。
成本优化策略
通过集成ADC、LCD驱动、PGA等模块，BOM成本降低25%~35%。
支持QFN20（4mm×4mm）小封装，减少PCB层数与面积，适合微型化设计。
三、应用场景扩展：从基础称重到智能物联
消费电子领域
家用厨房秤：支持单位切换与自动断电，精度达0.1g。
珠宝/实验室秤：0.01g级分辨率，满足贵金属与药品称重需求。
健康管理场景
智能健康秤：搭配蓝牙5.0模块，同步体重数据至APP，生成健康趋势报告。
宠物喂食秤：设定喂食量阈值，联动智能家居自动补粮。
工业便携设备
物流手持秤：IP54防护等级，适应户外环境，实时计算运费。
农业分拣秤：自动统计农产品重量，提升分拣效率。
四、竞品对比：CMS8H120D的市场优势
功能维度CMS8H120D竞品典型方案（如TI MSP430/HT66F）
ADC分辨率 24位Σ-Δ（无外部元件） 16~24位（需外置PGA）
功耗（休眠） 1μA 2~5μA
LCD驱动 内置（支持复杂显示） 需外置驱动器
开发周期 参考设计+开源算法（1~2月） 依赖第三方方案（3~4月）
五、开发者实践指南
传感器选型匹配
推荐使用激励电压5V、输出灵敏度2mV/V的应变式传感器，搭配全桥电路设计。
校准流程优化
采用“三点校准法”（零点、半量程、满量程），结合非线性补偿算法，精度误差可控制在±0.05%以内。
功耗调优技巧
在无操作时切换至休眠模式，并通过中断唤醒（如压力传感器触发）。
CMS8H120D如何定义下一代便携称重标准？
中微半导体的CMS8H120D通过测量+功耗+集成度”三重突破，不仅解决了传统方案的成本与技术瓶颈，更推动了口袋秤向智能化、多功能化演进。无论是初创企业还是规模化厂商，均可借助其完整生态快速落地高竞争力产品，抢占智能硬件的增量市场。
