微硕WINSOK高性能MOS管WSF09N20在加湿器功率控制中的应用‌

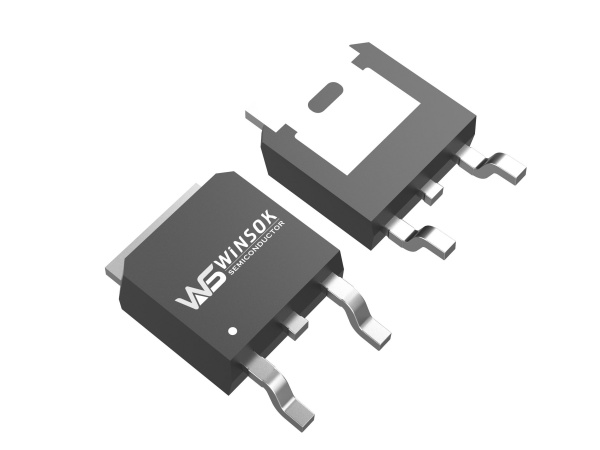

加湿器属于环境控制设备，主要作用是通过释放水雾或蒸汽，将室内空气湿度调节至人体最适宜的40%-60%范围‌，改善室内环境质量。加湿器普遍采用24V或36V适配器供电，需要高速开关管驱动超声波雾化片（30-60W）或PTC加热盘（100-150W）。WSF09N20以200V/9A、210mΩ、TO-252-2L封装，兼顾高耐压、低驱动功耗及良好散热，是加湿器功率级MOS管的理想之选。







一、器件特性与加湿器需求匹配性



WSF09N20作为微硕WINSOK高性能N沟道MOS管，其技术参数完美满足加湿器核心驱动需求：



1、高耐压、低漏电

适配器空载尖峰可达170V，WSF09N20 200V BVDSS提供充足裕量。IDSS<1µA@200V，待机功耗<2mW，满足六级能效要求。



2、低Qg、高频驱动

Qg仅11.8nC，可直接由MCU I/O或三极管驱动，PWM频率25kHz时栅极损耗<0.1W，简化驱动电路并降低BOM成本。



3、雪崩与大电流脉冲

320mJ EAS、36A IDM，可承受雾化片启停瞬间5-8倍浪涌电流；RθJC=1.6℃/W，TO-252封装通过铝散热片即可在100WPTC负载下保持<60℃。







4、安规与可靠性

100% EAS测试、RoHS绿色工艺，满足UL/CE加湿器安规；TO-252兼容波峰焊与回流焊，便于大批量生产。



二、应用场景



1、超声波方案：24V输入，半桥驱动30W雾化片，两枚WSF09N20组成推挽，效率92%，噪声<35dB。

2、电热方案：36V输入，单管低频斩波控制150WPTC，占空比0-100%调温，外壳温升<15℃。







三、结语



WSF09N20这款N沟道MOS管凭借其超低导通电阻、快速开关能力和优异的散热性能，成为加湿器功率控制的理想选择。通过合理的驱动设计、布局优化及热管理，可显著提升系统效率与可靠性，推动加湿器功率控制技术向更高功率、更小体积的方向发展。
