微硕WINSOK高性能MOS管WSF4012B在筋膜枪上的应用‌

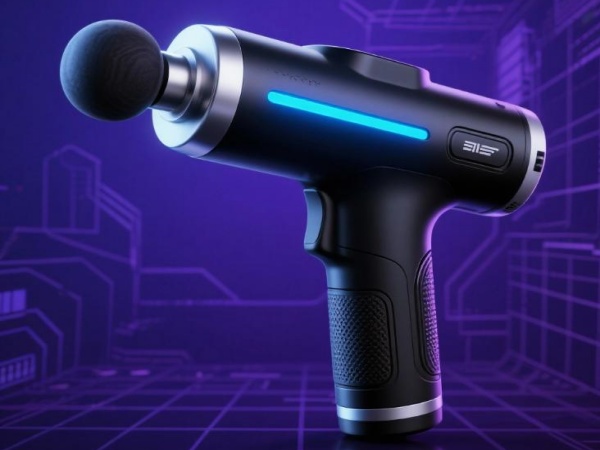

筋膜枪是一种专业级软组织康复工具，其正式名称为"深层肌筋膜冲击仪"‌。该设备通过高频振动技术作用于人体肌肉和筋膜组织，内置高速电机（通常2000-3600转/分钟），微硕WINSOK高性能WSF4012B N+P沟道MOS管以N沟道18mΩ/P沟道32mΩ超低RDS(ON)、40/-40V 28/-20A TO-252-4L封装，恰好满筋膜枪的高速转动和每分钟可达数千次振动频率的双重需求。







一、器件特性与筋膜枪需求匹配性

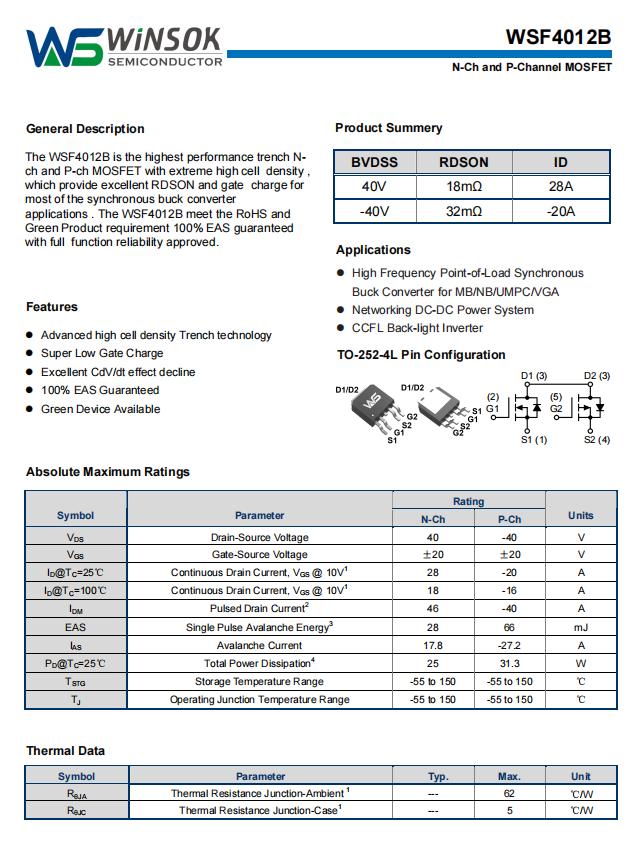

WSF4012B作为微硕WINSOK高性能N+P沟道集成MOS管，其技术参数完美满足筋膜枪核心驱动需求：



1、‌功率处理能力‌

‌28A（N沟道）/-20A（P沟道）‌持续电流满足大扭矩电机驱动

‌18mΩ（N沟道）/32mΩ（P沟道）‌超低导通电阻降低功耗（相比普通MOS管节能20-25%）

46A（N沟道）/-40A（P沟道）脉冲电流应对电机启停冲击



2、‌动态响应特性‌

N沟道Qg=5.5nC，P沟道Qg=11.5nC的低栅极电荷

典型开关时间td(on)=8.9ns（N沟道）/22ns（P沟道），支持20kHz以上PWM控制



3、‌热可靠性‌

5℃/W的结壳热阻（RθJC）确保长期工作稳定性

150℃最大结温适应密闭空间散热环境







二、应用场景



1、H桥驱动拓扑：利用N+P组合构建完整半桥

2、保护电路：雪崩能量28mJ（N沟道）/66mJ（P沟道）特性吸收电机反电动势，VDS=40V/-40V耐压值抵御电感负载尖峰

3、专业级筋膜枪方案：3组并联实现50Wx3通道驱动，支持30000转/min电机控制

4、‌便携式迷你筋膜枪‌：单芯片驱动20W微型电机，整机厚度<3cm（得益于TO-252-4L封装）







三、结语



WSF4012B这款N+P沟道MOS管凭借其超低导通电阻、快速开关能力和优异的散热性能，成为筋膜枪的理想选择。通过合理的驱动设计、布局优化及热管理，可显著提升系统效率与可靠性，推动筋膜枪技术向更高功率、更小体积的方向发展。
