微硕WINSOK高性能场效应管WSD40120DN56G，助力无线充电器性能升级

随着无线充电技术的快速发展，市场对高效、高可靠性无线充电器的需求日益增长。WSD40120DN56G作为微硕WINSOK一款高性能的N沟道MOS管，其独特的电气特性和热性能使其成为无线充电器设计的理想选择。



一、市场趋势驱动产品需求



消费电子行业无线充市场一直很火爆，2029年有望达380亿元，主要驱动力：

1、QI2协议加速生态开放，磁吸充电模组（MPP）成本下降推动配件普及。

2、用户对手机-汽车跨设备充电、双向充放电等偏好增强。

无线充技术发展现状：

1、充电场景优化：立式风冷无线充通过主动散热降低温度影响，双向快充移动电源强化多设备兼容性。

2、无缝充电：手机-汽车跨设备充电（华为技术验证）、UWB精准定位（小米）及车规级双向充放电（比亚迪V2G效率92.5%）

3、新技术应用：QI2协议加速生态开放，磁吸充电模组（MPP）成本下降，提升无线充的性能与可靠性。





二、WSD40120DN56G关键特性

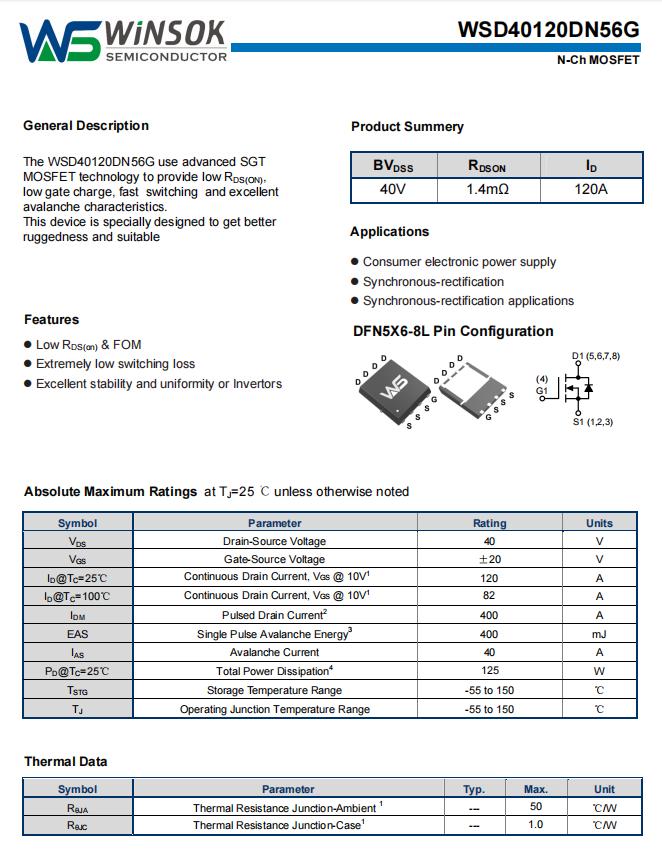

这是一款40V的中低压MOS管新品，采用的DFN5x6-8L封装，结壳热阻RθJC低达1℃/W，最大持续电流(ID)120A@Tc=25℃，工作温度范围-55℃ to 150℃，是专为无线充而设计的高可靠性、高品质和高性能器件。

先进的高单元密度SGT沟槽技术‌：提供1.4mΩ的极低导通电阻，降低导通和开关损耗。

超低的栅极电荷‌：45nC的栅极电荷，可以减少开关过程中的能量损失，提高整体效率。

出色的CdV/dt效应衰减‌：增强在高频应用中的稳定性。

100% EAS保证‌：确保器件在恶劣条件下的可靠性和耐用性。







三、WSD40120DN56G在无线充电器中的应用优势



1、提升充电效率



WSD40120DN56G的超低导通电阻RDS(ON)特性显著降低了导通状态下的能量损耗，这对于无线充电器而言至关重要。在充电过程中，更低的内阻意味着更多的电能被直接传输到电池，而非转换为热能，从而提高了充电效率。此外，其超低的栅极电荷进一步减少了开关过程中的能量消耗，有助于提升无线充电器的整体能效。



2、优化热管理



无线充电器在工作过程中会产生一定的热量，如果热量不能有效散发，可能会导致器件性能下降甚至损坏。WSD40120DN56G具有出色的热性能，其低热阻特性使得热量能够迅速从芯片内部传导至封装外壳，并通过外部散热措施快速散发到周围环境中。这有助于保持器件在较低的工作温度，延长其使用寿命，并提高无线充电器的可靠性。



3、增强系统稳定性



在无线充电系统中，电源管理的稳定性直接影响到充电效率和安全性。WSD40120DN56G的先进沟槽技术和出色的CdV/dt效应衰减特性使其在高频工作条件下仍能保持稳定的开关性能，减少电磁干扰和电压波动。这有助于增强整个无线充电系统的稳定性，确保充电过程的平稳进行。



4、紧凑设计与高集成度



随着无线充电器向更小型化、更便携化的方向发展，对元器件的尺寸和集成度提出了更高要求。WSD40120DN56G采用DFN5X6-8L封装，尺寸紧凑且集成度高，非常适合于空间受限的无线充电器设计。这种封装形式不仅有助于减小充电器的体积和重量，提高其便携性，还能降低制造成本，提升产品竞争力。







四、应用案例分析



在无线充电器的H桥电路中，WSD40120DN56G的主要作用是控制电流的方向和大小，以实现对无线充电线圈的激励。H桥电路由四个MOS管组成，通过控制这四个MOS管的导通和关断，可以实现电流在无线充电线圈中的正向和反向流动，从而产生交变磁场，实现无线充电。在实际应用中，WSD40120DN56G能够以其低导通电阻R_DS(ON)和高效率的特性，有效降低电能损耗和发热量，提高充电速度。同时，其稳定的开关性能和出色的热管理特性确保了充电器在长时间工作下的稳定性和可靠性。此外，DFN5X6-L封装使得充电器设计更加紧凑，易于集成到平板电脑等智能设备中。



五、结论



综上所述，WSD40120DN56G凭借其优异的电气特性和热性能，在无线充电器领域展现出了显著的应用优势。通过提升充电效率、优化热管理、增强系统稳定性和支持紧凑设计等方面，WSD40120DN56G为无线充电器设计提供了高效、可靠且紧凑的解决方案。随着无线充电技术的不断发展和普及，WSD40120DN56G有望在更多领域发挥重要作用，推动无线充电技术的创新与发展。
