微硕WINSOK高性能MOS管WSK92P06在车载冰箱上的应用

车载冰箱是专为汽车使用设计的便携式冷藏设备，能够通过不同技术实现制冷、保温或制热功能，为车内乘客提供适宜的低温环境以储存饮料、食品、药品等物品‌‌。微硕WINSOK高性能P沟道MOS管WSK92P06以10mΩ超低RDS(ON)、60V 90A TO-263-2L封装，恰好满足车载冰箱的需求。







一、WSK92P06的核心特性与车载冰箱需求匹配

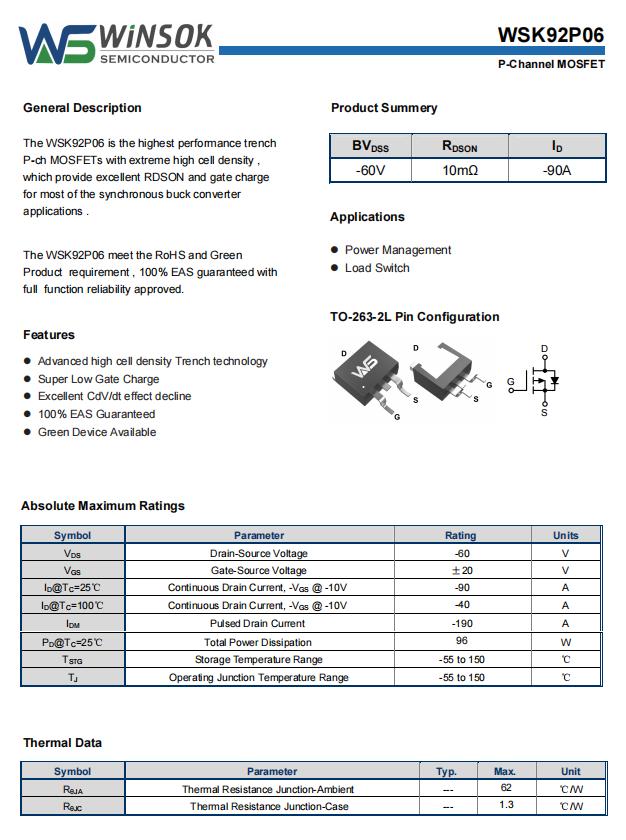

WSK92P06作为微硕WINSOK高性能P沟道集成MOS管，其技术参数完美满足车载冰箱核心驱动需求：



1、高效能P沟道MOS管设计‌

‌超低导通电阻‌：RDS(ON)低至10mΩ（VGS=-10V时），显著降低车载冰箱电源路径的功率损耗，提升能源利用率。

‌高电流承载能力‌：连续工作电流-90A（TC=25℃），满足车载冰箱压缩机或半导体制冷模块的瞬时大电流需求。



2、车规级可靠性‌

‌宽温工作范围‌：-55℃至150℃结温范围，适应发动机舱高温或极寒环境下的稳定运行。

‌100% EAS认证‌：单脉冲雪崩能量100mJ，确保在电感负载切换（如压缩机启停）时的瞬态电压冲击防护。



3、封装与散热优化‌

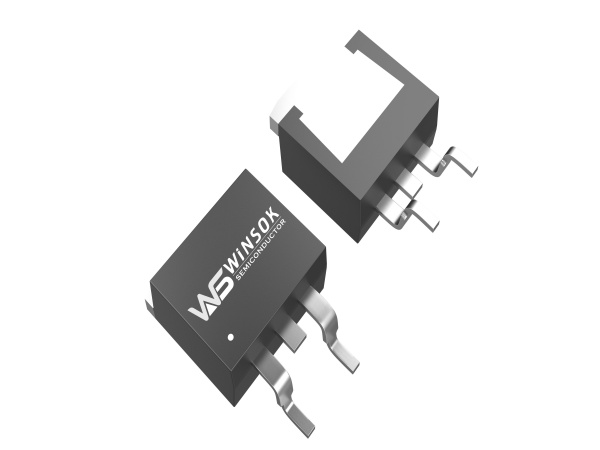

WSK92P06是‌TO-263-2L封装，适合底部散热焊盘设计（RθJC=1℃/W），适配车载冰箱紧凑空间，需配合2oz铜厚PCB增强散热。





二、应用场景



1、电源开关控制‌

‌主电源路径管理‌：利用WSK92P06的快速开关特性（td(on)=15ns/td(off)=110ns），实现车载冰箱电源的毫秒级通断控制，避免浪涌电流损坏电路。

‌反向电流保护‌：内置体二极管（VSD=1.2V@1A），在异常断电时提供临时续流路径，保护制冷系统。



2、压缩机驱动模块‌

‌高电流支持‌：并联多颗WSK92P06可驱动大功率压缩机（如直流变频压缩机），需确保栅极驱动电压稳定在-10V±20%以维持低导通电阻。



3、智能温控系统‌

‌PWM调压控制‌：通过调节栅极电压（VGS=-4.5V至-10V）动态调整制冷功率，适配车载冰箱的多档位温控需求。







三、结语



WSK92P06凭借低损耗、高可靠性及车规级性能，为车载冰箱的电源管理和制冷驱动提供高效解决方案。通过合理的驱动设计、布局优化及热管理，可显著提升系统效率与可靠性，推动车载冰箱技术向更智能、更精确的方向发展。
