微硕WINSOK高性能MOS管WSF90N10在汽车音响上的应用

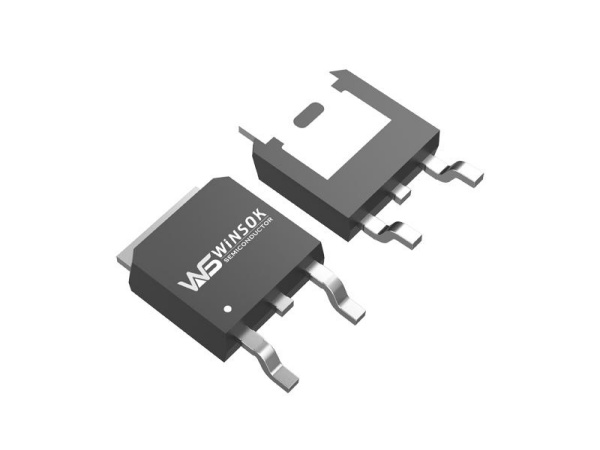

汽车音响系统经历了从简单收音机到智能音频系统的跨越式发展。最早的汽车调幅收音机已发展为兼容DCC、DAT数码音响的智能系统，现代汽车音响在音质、操作和防振等方面均达到较高标准‌‌‌。微硕WINSOK高性能N沟道MOS管WSF90N10，具有100V耐压和90A连续漏极电流能力，其6mΩ的超低导通电阻(RDSON)和出色的栅极电荷特性(Qg仅43nC)，使其成为汽车音响功率放大电路的理想选择。该器件WSF90N10符合RoHS和绿色产品要求，通过完整可靠性验证，工作温度范围覆盖-55℃至150℃，完全满足汽车音响严苛环境需求。





一、器件特性与汽车音响需求匹配性

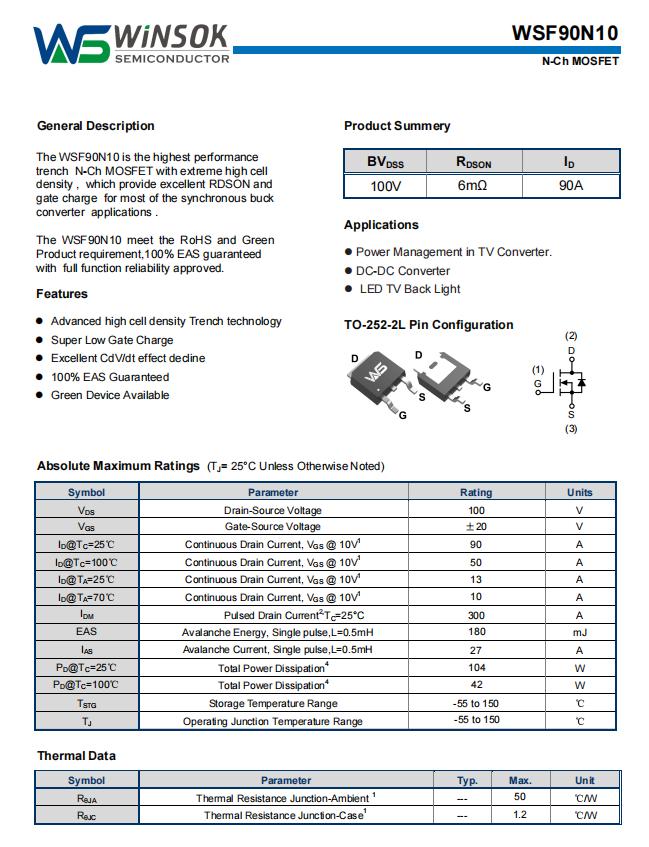

WSF90N10作为微硕WINSOK高性能N沟道集成MOS管，其技术参数完美满足汽车音响核心驱动需求：



1、‌电气特性‌‌

静态导通电阻：6mΩ@VGS=10V,ID=15A；栅极阈值电压：1.6-2.5V(典型值2V)；输入电容(Ciss)：2400pF@VDS=50V。



2、热性能‌

结-环境热阻(RθJA)：50℃/W；结-外壳热阻(RθJC)：1.2℃/W；最大功耗：104W@TC=25℃。



3、二极管特性‌

体二极管正向电压：最大1.3V@IS=15A；反向恢复时间：18ns(典型值)；反向恢复电荷：43nC(典型值)。







二、应用场景



1、‌D类功放电源转换‌：

在同步降压转换器中作为高端开关管；典型导通电阻仅6mΩ@VGS=10V，大幅降低功率损耗；支持高频开关(可达1MHz以上)，减少输出滤波元件体积。



2、‌多通道电源管理‌：

为车载音响的多路功放模块提供独立电源路径；热阻参数优异(RθJC仅1.2℃/W)，确保高温环境稳定运行；总栅极电荷低至43nC，实现快速开关响应。



3、‌保护电路设计‌：

180mJ的雪崩能量(EAS)耐受能力；支持27A的雪崩电流(IAS)；为音响系统提供可靠的过载保护。





三、结语



WSF90N10凭借高电流密度、低热阻及车规级可靠性，为汽车音响向高保真、智能化发展升级提供核心器件支持。其适应复杂车载环境的能力，为汽车音响系统升级提供了可靠的技术支撑，助力车企打造更纯净、更强劲的车载音频体验。
