微硕WINSOK高性能MOS管WSD6056DN56在车载电源控制器上的应用

车载电源控制器是集成在电动汽车中的电子控制单元，负责将动力电池的高压直流电转换为车辆各系统所需的电压（如12V/24V低压系统），并管理充电、放电及能量回收过程‌。在48V轻混系统中，它还能实现软启动、过载保护等功能‌‌‌‌‌。WSD6056DN56是微硕WINSOK推出的高性能双N沟道MOS管，采用先进的沟槽工艺技术制造。该器件具有60V的漏源击穿电压(BVDSS)和45A的连续漏极电流(ID)能力，在汽车电子领域展现出卓越的性能优势。





一、器件特性与车载电源控制器需求匹配性



WSD6056DN56作为微硕WINSOK高性能N沟道集成MOS管，其技术参数完美满足车载电源控制器核心驱动需求：



1、‌电气性能优势‌

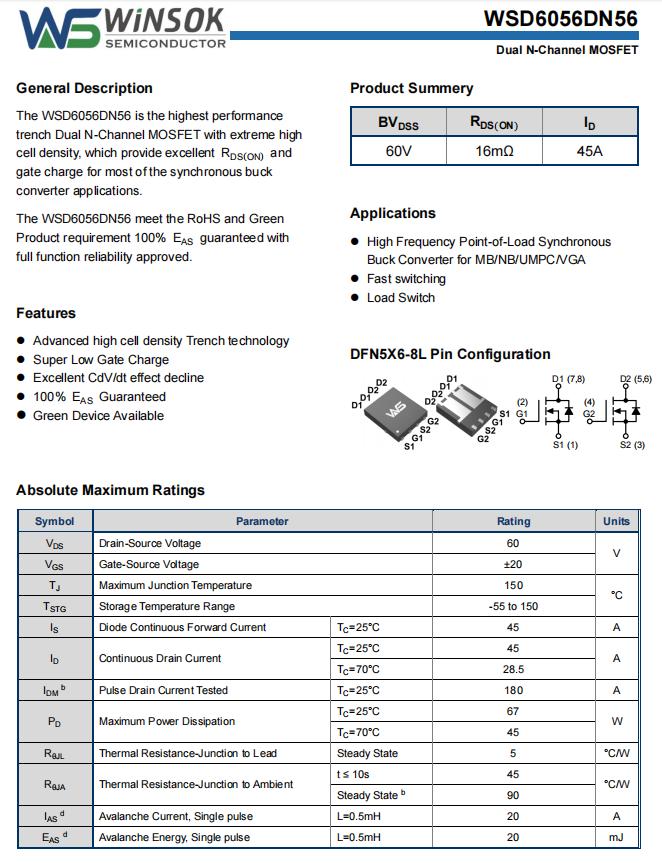

‌低导通损耗‌：规格书显示，WSD6056DN56在VGS=10V时导通电阻（RDS(ON)）仅16mΩ（典型值），显著降低同步整流Buck电路中的导通损耗，提升能效至95%以上。

‌高频开关能力‌：总栅极电荷（Qg）典型值17.6nC，配合快速开关时间（tr/tf≤28ns），适用于车载DC-DC转换器的kHz级PWM控制需求。

‌高可靠性设计‌：60V耐压（BVDSS）和20mJ单脉冲雪崩能量（EAS），可应对汽车启停、负载突变等瞬态冲击。



2、环境适应性‌

‌宽温工作‌：支持-55℃至150℃结温范围（TJ），热阻（RθJA）45℃/W，通过PCB散热设计可满足引擎舱高温环境。

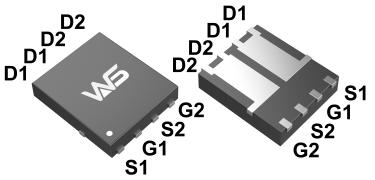

‌车规级封装‌：DFN5*6-8L紧凑封装（5mm×6mm）适合高密度布局，符合车载电源模块小型化趋势。





二、应用场景



1、48V轻混系统能量回收‌

利用其快速反向恢复特性（trr≤26ns）和低Qgd（6.3nC），在制动能量回收电路中实现高效电能转换，减少开关损耗。雪崩耐量（EAS=20mJ）可吸收电机反电动势导致的电压尖峰。



2、‌车载DC-DC降压转换‌

作为同步整流管时，16mΩ超低RDS(ON)降低热损耗，配合双N沟道设计优化半桥拓扑效率。输出特性曲线显示，在20A负载下仍保持线性导通特性，适合大电流输出场景。



3、‌PFC电路与负载开关‌

低输入电容（Ciss=945pF）和高频响应能力，支持功率因数校正电路（PFC）的kHz级开关需求。二极管正向压降（VSD≤1.2V）优化了续流性能，减少死区损耗。。





三、结语



WSD6056DN56凭借超低RDS(ON)、高频特性及车规级可靠性，在车载电源控制器中可替代传统MOS管方案，尤其适合48V系统、OBC和高压-低压转换模块。其100% EAS保证和RoHS合规性进一步满足汽车电子严苛标准。
