微硕WINSOK高性能MOS管WSF60120在雨刮器电机驱动中的应用

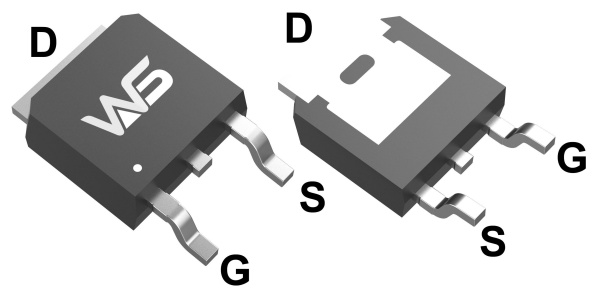

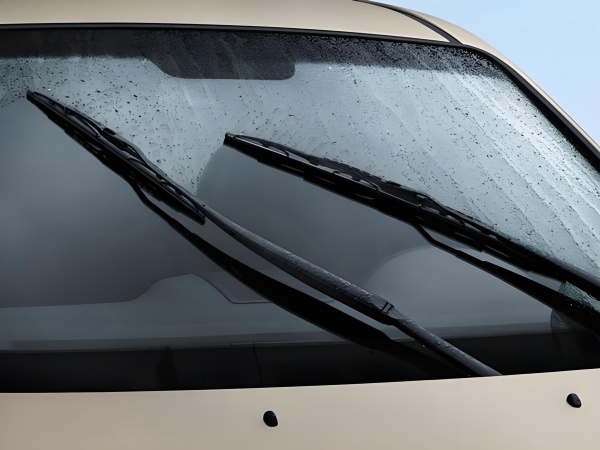

汽车雨刮器（又称雨刷、刮水器）是安装在车辆挡风玻璃上的安全装置，用于清除雨水、雪、灰尘等污染物，以保持驾驶视野清晰‌。其核心组件包括电动机、减速器、四连杆机构及橡胶刮片，通过将电动机的旋转运动转化为刮片的往复摆动实现清洁功能‌。微硕WINSOK高性能N沟道MOS管WSF60120以3mΩ超低RDS(ON)、60V 110A TO-252-2L封装，为雨刮器电机驱动提供了理想的半导体解决方案。





一、WSF60120的核心特性与雨刮器需求匹配

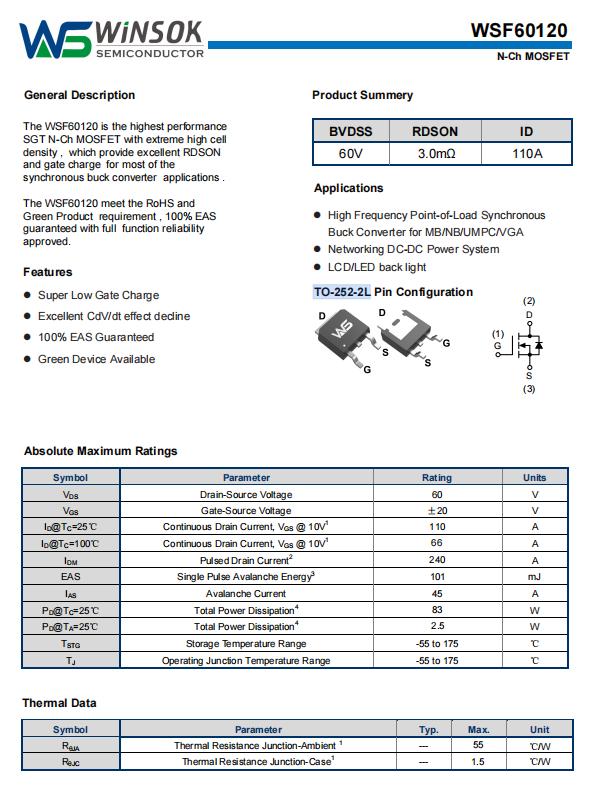

WSF60120作为微硕WINSOK高性能N沟道集成MOS管，其技术参数完美满足雨刮器核心驱动需求：



1、电压电流匹配性‌

雨刮器电机在启动瞬间可能产生高达40-50V的反向电动势，WSF60120的60V击穿电压（BVDSS）提供充足余量；110A连续漏极电流（TC=25℃）满足雨刮电机堵转时的峰值电流需求。



2、‌高效开关性能‌

超低栅极电荷（Qg=58nC）实现快速开关（Td(on)=4ns, Tr=8ns），减少电机调速时的功率损耗；卓越的导通电阻特性：VGS=10V时仅3.0mΩ（典型值），VGS=4.5V时仅4.4mΩ（典型值）；有效降低导通损耗，提升系统效率。



3、‌热管理优势‌

结到外壳热阻（RθJC）低至1.5℃/W；83W总功耗能力（TC=25℃）；支持-55至175℃结温范围，适应发动机舱严苛环境。







二、应用场景



1、电机驱动电路拓扑‌

采用H桥架构，每桥臂使用1-2颗WSF60120并联：利用其65S高跨导（gfs）特性实现精准的PWM调速控制；内置体二极管（VSD=1.3V）提供续流路径，简化保护电路设计。



2、‌保护机制实现‌

雪崩能力保障：单脉冲雪崩能量101mJ（EAS）

快速反向恢复特性（trr=24ns, Qrr=85nC）抑制电压尖峰

100% EAS测试保证，确保系统可靠性



3、‌控制优化策略‌

利用4.5V低栅压驱动特性，兼容汽车电子控制单元（ECU）的直接驱动；通过优化栅极电阻（Rg=0.7Ω）平衡开关速度与EMI性能。





三、结语



WSF60120通过其优化的电气参数和坚固的封装设计，为现代汽车雨刮器系统提供了高可靠性、高效率的功率开关解决方案。其优异的动态性能和热特性特别适合应对雨刮器电机频繁启停、正反转的工作特点，为整车制造商提升雨刮系统性能提供了强有力的技术支撑。
