简单小电压MOS管的构成的可控电源开关

发布日期:2020-12-31 点击次数:4227

种基于MOS管的开关电路,包括电阻R1、电阻R2、电容C1、MOS管Q1和MOS管Q2;电阻R1的一端与单片机控制端相接,所述单片机控制端与MOS管Q1的栅极相接,电阻R1的另一端与MOS管Q1

的源极相接,MOS管Q1的漏极与MOS管Q2的栅极,MOS管Q2的栅极与电阻R2的一端相接,电阻R2的另一端与MOS管Q2的漏极相接,MOS管Q2的漏极与一电压端相接,MOS管Q1的源极通过电容

C1与MOS管Q2的源极相接,所述MOS管Q2的源极受控模块电源端相接,所述MOS管Q1的源极接地。包括电阻R3和电容C2,所述MOS管Q1的漏极通过电阻R3与MOS管Q2的栅极相接,所述MOS管

Q2的栅极通过电容C2接地。电压端的电压为3.3V。MOS管Q1为NMOS管,所述MOS管Q2为PMOS管。电阻R1的阻值为10KΩ,所述电阻R2的阻值为470Ω,所述电容C1的电容量为220uF。电阻R3

的阻值为10KΩ,电容

C2的电容量为0.1uF。


MOS管在硬件设计中经常使用到,下面是N型MOS管,包括栅极G,源极S,漏级D。

P型的MOS管的电路符号如下:


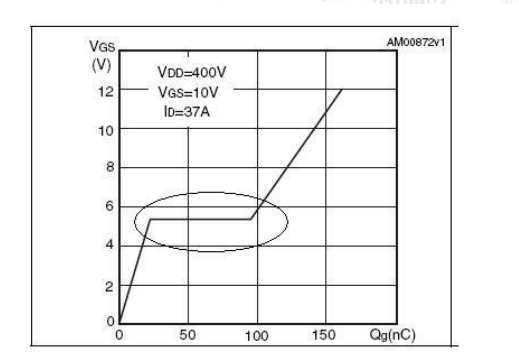

OS管和三极管类似,只不过 MOS管是压控压型(电压控制),而三极管是流控流型(电流控制)。至于MOS管的使用,N型与P型存在区别,对于应用,我们只需要知道:

1、对于N型MOS管,若G、S之间为高(电压方向G指向S,具体电平看具体MOS管 ),D、S(电压方向D指向S)之间就会导通,此时D、S间相当于一个很小的电阻,若G、S之间为

(具体电平看具体MOS管 ),D、S之间就会截止,此时D、S间相当于一个很大的电阻,电流就无法流过。

2、对于P型MOS管,若G、S之间为高(电压方向S指向G,具体电平看具体MOS管 ),D、S之间就会导通(电压方向S指向D),此时D、S间相当于一个很小的电阻,若G、S之间为低

(具体电平看具体MOS管 ),D、S之间就会截止 ,此时D、S间相当于一个很大的电阻,电流就无法流过。


N型MOS管应用的场景更多,相比于比P型MOS管,其优点如下

1、开关速度更快

2、耐压更高

3、通过的电流更大

下面是N型MOS管的一个简单的引用电路,当G端通入高电平,MOS管D、S间导通,此时MOS管导通,电机的电流得以通过,电机转动。当G端为低电平的时候,D、S间无法导通,

电机也就无法运行。
