WINSOK微硕MOS管在电子烟上应用

发布日期:2020-12-29 点击次数:15287

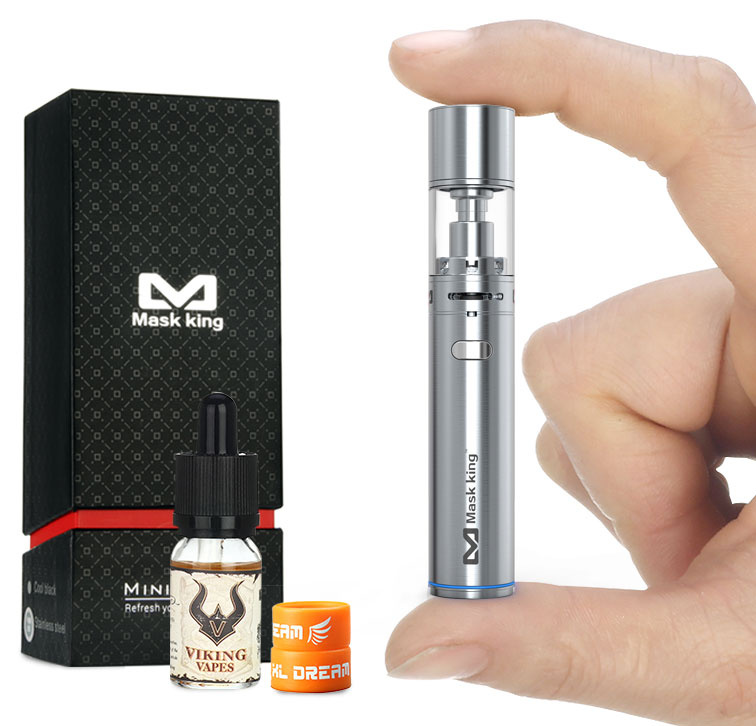

电子烟,也被称为电子雾化器,是一种电子设备,其主要通过将含有尼古丁的烟油等变成蒸汽供人吸入。这种产品的设计和原材料要求、技术要求都由国家标准《电子烟》(GB 41700-2022)来规定。 电子烟通常由以下几个部分组成:电池部分、雾化器部分、烟嘴部分以及LED灯等。其中,电池部分负责提供电力;雾化器部分则负责将烟油加热并变成蒸汽;而烟嘴部分则是用户吸入烟雾的地方。另外,值得注意的是,尽管电子烟可能含有尼古丁,但其呼出的是雾,与传统香烟有本质的区别。


在电子烟中,MOS管MOSFET管)起着非常重要的作用。通常,它主要用于电子烟的调节和保护电路中的开关功能。例如,当电子烟处于高温或高电流状态时,MOSFET可以控制电路,起到保护作用。此外,电子烟是一种主要通过气流感测器、控制电路、大功率集成电路、雾化装置以及锂离子电池等元件组成的新型电子产品,而MOS管就是其中的关键组成部分。

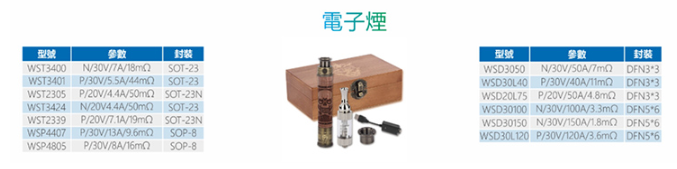

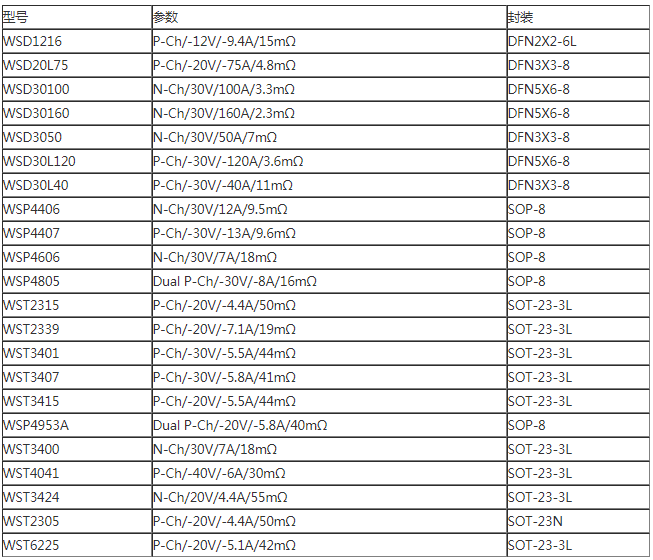

WINSOK微硕MOS管在电子烟上的应用,主要应用型号:WSD1216,WSD20L75,WSD30100,WSD30160,WSD3050,WSD30L120,WSD30L40,WSP4406,WSP4407,WSP4606,WSP4805,WST2315,WST2339,WST3401,WST3407,WST3415,WSP4953A,WST3400,WST4041,WST3424,WST2305,WST6225


1》WSD1216 单P沟道、DFN2X2-6L封装

 -12V -9.4A内阻15mΩ

对应型号:AOS万代型号AON2403、ON/安森美 FDMA908PZ      Nxperian/安世型号 PMPB15XP、TOSHIBA/东芝型号SSM6J512NU 。

应用场景:电子烟 控制器 数码产品  小家电   消费类电子



2》WSD20L75 P沟道DFN3X3-8封装,-20V-75A 内阻4.8mΩ,

对应型号:AOS万代型号AON7423 、ON/安森美型号

FDMC4D9P20X8。

应用场景:电子烟 无线充 车充 控制器 数码产品  小家电   消费类电子

3》WSD30100 单N沟道DFN5X6-8封装,30V100A内阻3.3mΩ,

对应型号:AOS万代型号AON6354/AON6572/AON6314/AON6502/AON6510、ON/安森美型号NTMFS4946N、VISHAY/威世型号SiRA60DP/SiDR390DP/SiRA80DP/SiDR392DP、ST/意法半导体型号STL65DN3LLH5/ STL58N3LLH5、INFINEON/英飞凌型号BSC014N03LSG/BSC016N03LSG/BSC014N03MSG/BSC016N03MSG

应用场景:电子烟 无线充 无人机 医疗 车充 控制器 数码产品  小家电   消费类电子

4》WSD3050  单 N
沟道DFN3X3-8封装

,30V50A内阻7mΩ,

对应型号:AOS万代型号AON7318/7418/7428/AON7440/7520/7528/7544/7542、ON/安森美型号NTTFS4939N/NTTFS4C08N、VISHAY/威世型号SiSA84DN。

应用场景:电子烟 无线充 控制器 数码产品  小家电   消费类电子





                                MOS管在电子烟上应用
