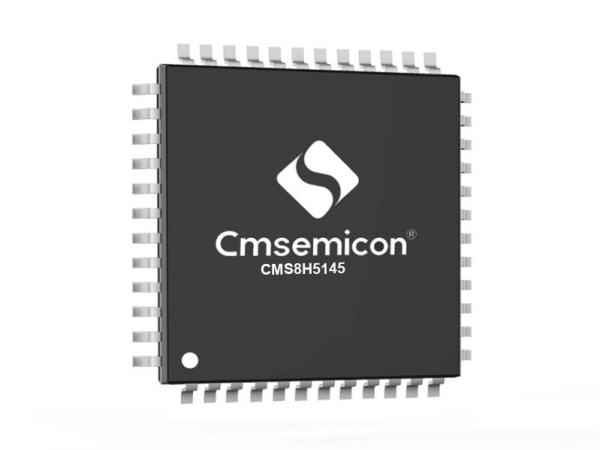

中微CMS8H5145：高精度计量额温枪芯片解决方案的革新者

发布日期:2025-03-13 点击次数:163

在健康监测设备领域，额温枪作为一种非接触式体温测量工具，因其便捷性和高效性，广泛应用于医疗、家庭和公共场所。然而，额温枪的设计对芯片提出了严苛要求：高精度、低功耗、快速响应以及环境温度补偿能力。中微半导体推出的CMS8H5145芯片，凭借其卓越的性能和高度集成化设计，成为额温枪解决方案的理想选择。

一、CMS8H5145的核心技术优势

高精度ADC：精准测温的基石

CMS8H5145内置24位Σ-Δ ADC，支持双路差分输入，增益可调（1~256倍），有效分辨率高达20.6位，确保微小温度变化的精准捕捉18。

环境温度补偿：通过内置温度传感器和NTC电阻分压计算，实现环境温度的实时补偿，提升测量精度至±0.2℃58。

低噪声设计：集成斩波开关和系统斩波功能，有效抑制噪声干扰，确保信号稳定性1。

低功耗设计：延长设备续航

多级电源管理：支持多种低功耗模式，休眠电流低至1μA，适合电池供电场景18。

高效能内核：基于8051架构，主频高达48MHz，在保证性能的同时优化能耗1。

高度集成化：简化设计流程

内置LCD/LED驱动：支持多种显示配置（如4COM×33SEG），无需外置驱动芯片，减少PCB面积和BOM成本18。

丰富外设接口：集成3个UART、1个SPI、1个I2C接口，支持多种传感器和通信模块的扩展1。

二、CMS8H5145在额温枪中的应用设计

信号采集与处理

热电堆传感器接口：通过双路差分输入，直接连接热电堆传感器，实现红外信号的精准采集18。

信号放大与滤波：内置低失调运放和比较器，支持高倍数放大和低通滤波，提升信号质量1。

温度补偿算法

环境温度测量：通过内置温度传感器和NTC电阻分压，实时计算环境温度，修正测量误差58。

动态校准：支持开机自动校准和手动校准，确保长期使用的准确性1。

用户交互与显示

LCD显示驱动：内置驱动支持多种显示模式，实时显示体温、电量等信息18。

蜂鸣器提示：集成蜂鸣器驱动模块，提供声音提示功能，增强用户体验1。

三、成功案例与未来展望

某知名医疗设备厂商采用CMS8H5145方案，开发了一款高精度额温枪，测量范围32℃~43℃，精度达±0.2℃，年销量突破100万台8。

未来展望

智能化升级：结合蓝牙模块，实现数据上传至手机APP，支持健康管理功能5。

多功能集成：扩展血氧、心率监测功能，打造一体化健康监测设备8。

中微半导体的CMS8H5145凭借其高精度、低功耗、高集成度的核心优势，不仅解决了额温枪设计中的技术难题，更为智能健康设备的未来发展提供了强大支持。无论是医疗级设备还是家用产品，CMS8H5145都能为用户带来高效、精准的体温测量体验。
