微硕WINSOK高性能MOS管WSD4070DN33在智能婴儿摇床静音驱动上的应用

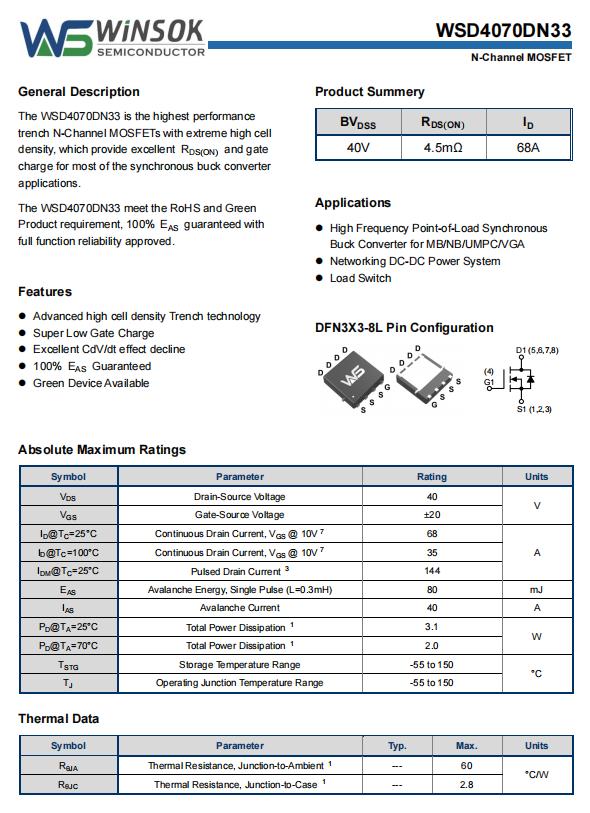

智能婴儿摇床，是以电磁或电动驱动为基础，集成自动晃动、声控感应、环境监测等功能的婴幼儿护理器具。其通过电磁铁脉冲或雨刷电机产生动力，结合调节装置实现多角度晃动，并搭载智能控制系统优化使用体验。智能婴儿摇床对安全、静音、续航及体积的要求极为苛刻。WSD4070DN33以40V/68A、4.5mΩ超低导通电阻和DFN3x3-8L封装，在12-24V直流无刷电机驱动中可同时实现“高效率、低噪声、超小型”三大指标，成为新一代智能摇床的理想功率器件。





一、器件核心技术特性与适配性



1. 超低 RDS(ON) 带来长续航‌



摇床电机峰值电流8-15A，WSD4070DN33在10A下的导通损耗仅0.45W，仅为传统DPAK方案的1/4；配合200Wh锂电池，整机续航可由8h提升到12h，减少夜间频繁充电。



‌2. 高频PWM实现静音摇摆‌

Qg仅28nC，可支持25kHz以上PWM，避开100Hz-3kHz的婴儿敏感频段，配合FOC算法将电机电磁噪声降至<25 dB(A)，睡眠级静音。







3. 高雪崩与大电流脉冲能力

80mJ单脉冲雪崩能量、144A脉冲电流，可承受电机堵转、急停反电势冲击；RθJC=2.8℃/W，即使15A堵转30s，芯片温升<40℃，确保全天候安全运行。



4. 小型化&结构集成

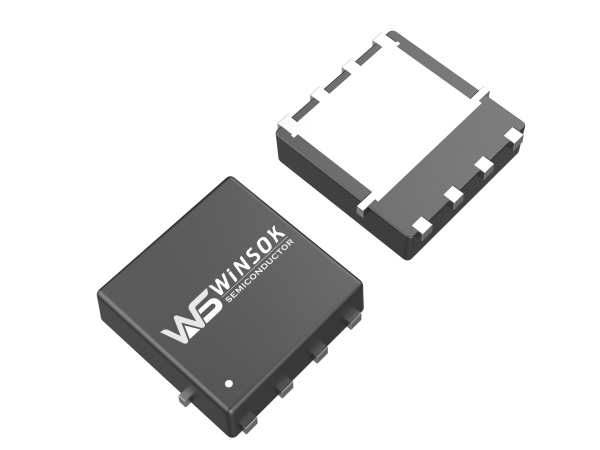

DFN3×3-8L无引脚封装直接焊接在摇床底板的铝基散热片上，与MCU、驱动IC构成“驱动-功率”一体化模组，厚度<6mm，整机重量减轻200 g，便于折叠收纳与移动。



二、应用场景



12V BLDC电机 + 6 x WSD4070DN33三相全桥，峰值15A，连续8A；实测25kHz PWM、占空比60%时，板级效率96%，表面温升38℃，满足婴儿级安规与EMC。







三、总结



WSD4070DN33以“毫欧级导通、千瓦级脉冲、毫米级封装”的极致组合，为智能婴儿摇床提供了高效率、超静音、长续航的电机驱动解决方案，已成为高端母婴产品的新基准。
