微硕WINSOK高性能MOS管WSF60100在车载定位器上的应用

车载定位器是利用全球定位系统（GPS）技术实现车辆实时追踪与管理的设备，核心功能包括短信定位、网络查询、远程监听及远程锁车等，适用于车辆防盗、物流调度等场景‌‌。微硕WINSOK高性能N沟道MOS管WSF60100以5.3mΩ超低RDS(ON)、60V 100A TO-252-2L封装，恰好满足车载定位器的需求。

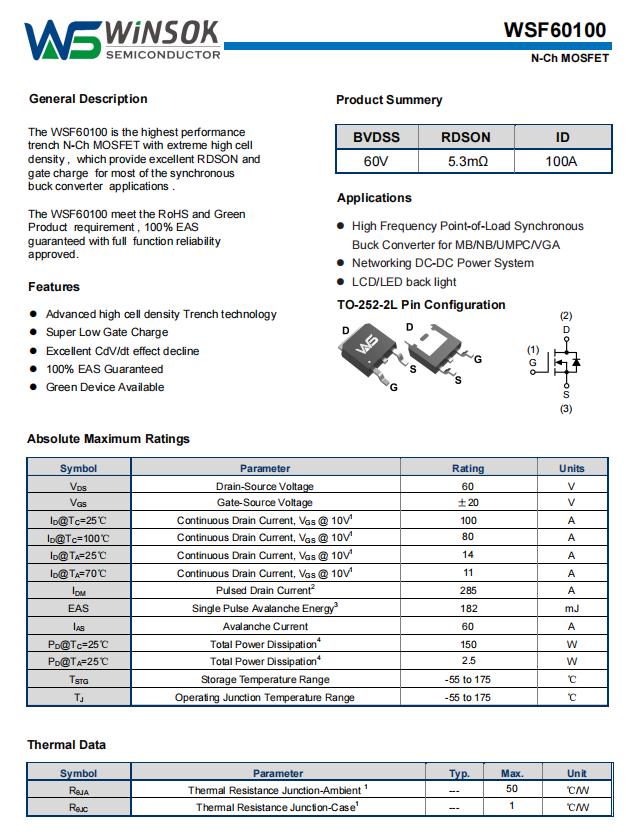

一、器件特性与车载定位器需求匹配性



WSF60100作为微硕WINSOK高性能N沟道集成MOS管，其技术参数完美满足车载定位器核心驱动需求：



1、高效能电源管理‌

‌超低导通电阻（RDSON）‌：仅5.3mΩ（VGS=10V时），显著降低车载定位器电源模块的开关损耗，提升系统效率。

‌大电流支持‌：连续导通电流100A（TC=25℃），脉冲电流285A，满足车载定位器在极端工况下的瞬时功耗需求。

‌高耐压能力‌：60V Drain-Source电压（BVDSS），适应车载电源系统的电压波动（如发动机启停时的电压浪涌）。



2、‌可靠性设计‌

‌宽温工作范围‌：-55℃至175℃的结温范围，确保高低温环境下的稳定运行（如夏季暴晒或冬季极寒）。

‌抗雪崩能力‌：单脉冲雪崩能量（EAS）达100mJ（IAS=60A），有效抑制电感负载切换时的电压尖峰。



3、‌紧凑封装‌

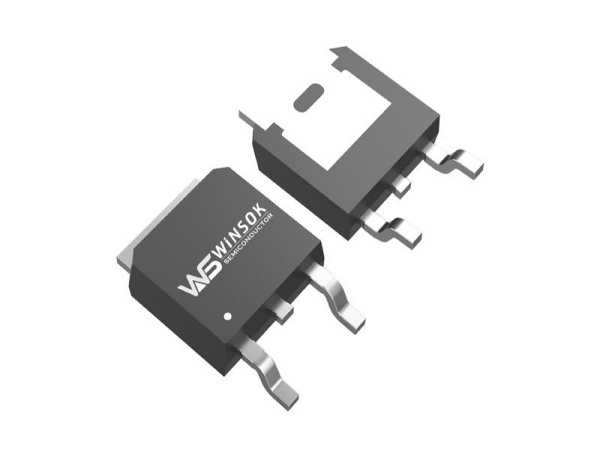

‌TO-252-2L封装‌：优化PCB空间利用率，适配车载定位器小型化设计需求，同时通过2OZ铜层FR-4板实现高效散热。







二、应用场景



1、电源转换模块‌

在同步Buck电路中，利用其低栅极电荷（Qg=54nC）和快速开关特性（Td(on)=19ns, Td(off)=6ns），实现高效DC-DC转换，延长定位器续航。

内置反向二极管（VSD=1.2V@IS=1A）简化保护电路设计，防止反向电流冲击。



2、‌负载开关控制‌

通过超低静态电流（IDSS<1μA）特性，优化定位器待机功耗，符合车载设备低功耗设计要求。



3、‌抗干扰增强‌

优异的CdV/dt抗噪能力（测试条件VDS=48V, VGS=0V），降低车载电磁环境对定位信号采集的干扰。







三、结语



微硕WSF60100凭借高电流密度、低损耗及车规级可靠性，为车载定位器的电源系统提供了高性能解决方案。其适应复杂车载环境的能力，尤其适合对稳定性要求严苛的商用车队管理、紧急救援定位等场景。
