微硕WINSOK高性能MOS管WSF60100在汽车保险盒上的应用

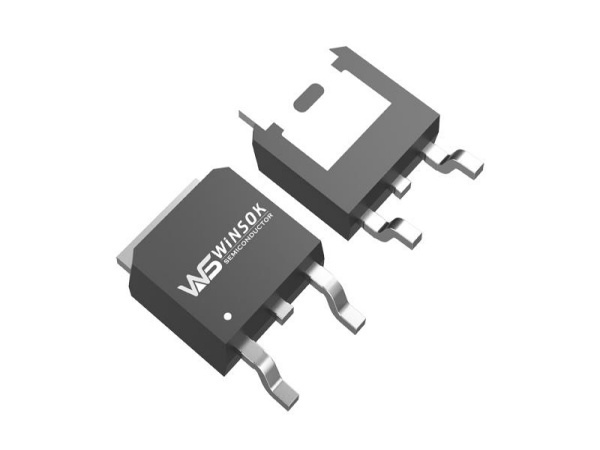

汽车保险盒（Fuse Box）是汽车电气系统中用于集中安装保险丝的专用容器，属于车辆电子控制元件的关键部件‌，‌适用于车辆电路保护和故障隔离等场景‌‌。微硕WINSOK高性能N沟道MOS管WSF60100以5.3mΩ超低RDS(ON)、60V 100A TO-252-2L封装，恰好满足汽车保险盒的需求。





一、器件特性与汽车保险盒需求匹配性

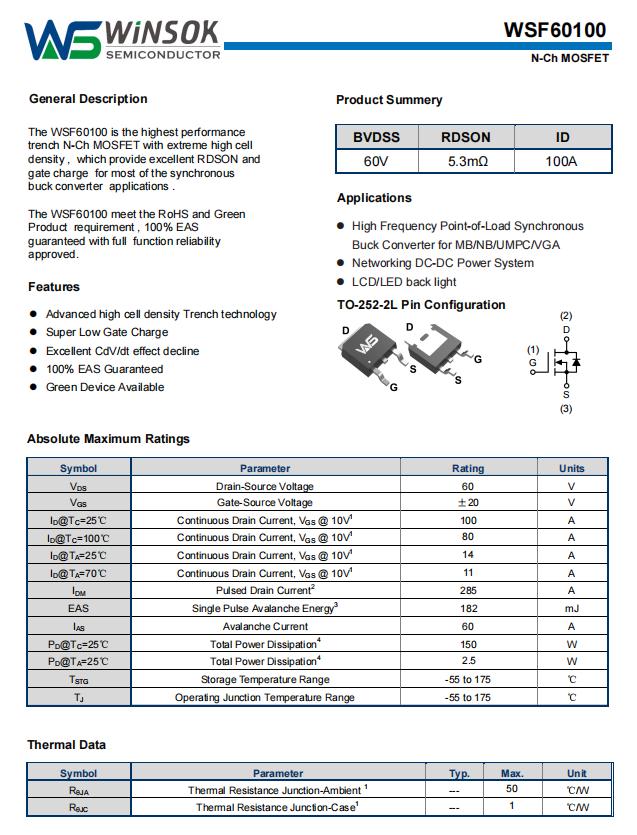

WSF60100作为微硕WINSOK高性能N沟道集成MOS管，其技术参数完美满足汽车保险盒核心驱动需求：



1、超高电流承载能力‌

100A连续工作电流（TC=25℃）与80A高温电流（TC=100℃），满足保险盒主电源回路的大电流保护需求。285A脉冲电流（IDM）能力，可应对汽车启动瞬间的浪涌电流冲击。。



2、低损耗设计‌

超低导通电阻（RDS(ON)=5.3mΩ@10V），减少保险盒电源路径的功率损耗，提升能效。优化栅极电荷（Qg=54nC），降低高频开关场景下的驱动损耗。



3、车规级可靠性‌

通过100% EAS（单脉冲雪崩能量100mJ）测试，适配保险盒中电感负载切换时的瞬态电压冲击。-55℃至175℃工作温度范围，覆盖发动机舱极端环境。







二、应用场景



1、智能保险丝替代‌

传统熔断器升级‌：利用WSF60100的快速响应特性（td(on)=19ns/td(off)=6ns）构建电子保险电路，实现过流保护的毫秒级动作。

‌故障诊断支持‌：通过监测MOS管栅极信号，可识别短路、过载等异常状态并上传至车载ECU。



2、电源分配模块设计‌

‌多通道保护‌：并联多个WSF60100实现分区保护（如照明、ECU、空调电路独立控制）。

‌热管理方案‌：TO-252-2L封装搭配底部散热焊盘（RθJC=1℃/W），需在PCB设计时增加2oz铜厚与散热过孔。



3、冗余保护电路‌

结合内置体二极管（VSD=1.3V@5A），在保险丝熔断后提供临时电流路径，避免系统断电风险。





三、结语



WSF60100凭借高电流密度、低热阻及车规级可靠性，为汽车保险盒的智能化升级提供核心器件支持。其适应复杂车载环境的能力，尤其适合对稳定性要求严苛的商用车电路管理、故障隔离等场景。
